Глава 17. ОБОРУДОВАНИЕ СКЛАДОВ МУКИ


Оборудование складов муки предназначено для приемки, хранения и транспортирования ее внутри склада и к макаронным прессам, а также подготовки к производству (очистки и взвешивания).


Рис. 38. Схема склада тарного хранения муки:
1 — автомобиль; 2 — ленточный транспортер; 3 — поддон с мешками; 4 — электропогрузчик; 5 — мешкоопрокпдыватель; 6 — пылесос; 7 — завальная яма; 8 — нория; 9 — просеиватель; 10 — порня большая; 11 — шнековый транспортер-распределитель;
12 — бункер

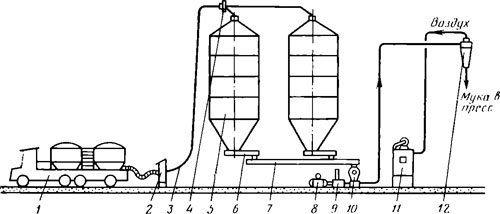

Рис. 39. Схема склада бестарного хранения муки:
1 — автомуковоз; 2 — щиток приемный; 3 — мукопровод; 4 — переключатель; 5 — силос; 6 — дозатор шнековый: 7 — шнековый транспортер; 8 — электродвигатель; 9 — воздуходувка; 10 — центробежное сито; 11 —фильтр воздуха; 12 — бункер над прессом






Склады муки бывают тарного хранения (в мешках) либо бестарного. Как при тарном, так и при бестарном способе возможны разнообразные варианты схем хранения, подготовки п подачи муки к прессам.

На рис. 38 показан возможный вариант схемы при тарном хранении муки, на рис. 39 — при бестарном. В зависимости от принятой схемы в складах муки макаронных предприятий используют то или иное оборудование.






ОБОРУДОВАНИЕ ДЛЯ ДОСТАВКИ И ПРИЕМКИ МУКИ НА СКЛАД


При тарном способе хранения мука на фабрику доставляется в железнодорожных вагонах или грузовым автотранспортом, а при бестарном — специальными машинами (автомуковозами). Железнодорожные вагоны-муковозы находятся пока в стадии внедрения.
Автомуковозы. В настоящее время для перевозки муки без тары применяют автомуковозы марок К-1040 и К.-Ю40-Э Одесского завода «Продмаш». Муковоз К-Ю40 (рис. 40) состоит из тягача ЭИЛ-130В 1 с компрессором 2 и полуприцепа 3, на котором размещены два бункера 4. Загрузка муки в бункера производится на мельзаводах через люки 5 с герметизированными крышками, а разгрузка — через трубу 6, присоединяемую при помощи гибкого шланга к приемному щитку или непосредственно к мукопроводу склада муки. Выгрузка муки осуществляется сжатым воздухом, нагнетаемым компрессором в бункер по трубопроводу 7.

Автомуковоз К-Ю40-Э отличается от описанного наличием электродвигателя для приведения в действие компрессора.






Pиc. 40. Автомуковоз К-1040

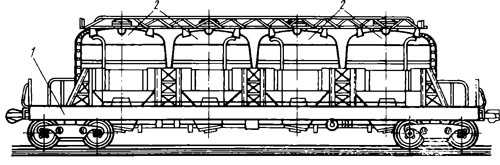

Рис. 41. Железнодорожный вагон-муковоз





Электродвигатель при разгрузке автомуковоза подключают к заводской электросети.

Вместимость двух цистерн муковоза составляет 14,5 м3, или около 8 т макаронной муки. Продолжительность разгрузки двух цистерн примерно 20—25 мин.

Вагон-муковоз (рис. 41). Представляет собой четырехосную платформу 1, на которой размещены четыре бункера 2 вместимостью по 12,5 т каждая. Конструкция бункеров и система их загрузки и разгрузки аналогичны применяемым в автомуковозах.

Приемные щитки. Предназначены для присоединения к ним гибких рукавов от муковоза, а также при необходимости для питания муковоза сжатым воздухом от компрессорной станции предприятия пли электроэнергией привода компрессора муковоза.

Щиток устанавливают вне помещения склада. Он представляет собой сварной шкаф, внутри которого расположены: два или четыре приемных патрубка для одновременной разгрузки соответственно двух или четырех муковозов, патрубки для подачи сжатого воздуха, штепсельные розетки, лампа освещения щитка.
