СИСТЕМЫ ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Перепускной клапан дизеля 2-2Д49 тепловоза ТЭМ7

 (рис. 32) поддерживает определенное давление и циркуляцию топлива в топливной системе. В направляющей 5 установлен клапан 3, прижатый к седлу пружиной 2. Стык направляющей 5 корпуса уплотняется прокладкой 4. Клапан открывается при давлении 0,11—0,13 МПа (1,1 — 1,3 кгс/см2).

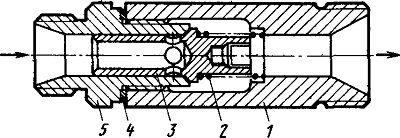

Рис. 32. Перепускной клапан: 1—корпус; 2— пружина; 3—клапан; 4—прокладка; 5—направляющая
