СИСТЕМЫ ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Трубки форсуночные дизеля 2-2Д49 тепловоза ТЭМ7

Трубки форсуночные (рис. 33) служат для подвода топлива от топливных насосов к форсункам. Форсуночные трубки 5, установленные на правом ряду дизеля, изогнуты по кольцу и скреплены прижимами 7, между которыми установлены резиновые уплотнения 6. Трубки на левом ряду цилиндров крепятся к крышкам цилиндров планками 1 с крышками 2, под которые установлены резиновые уплотнения 3. Закрепленные форсуночные трубки не должны касаться других деталей, кроме мест крепления. Ослабление крепления форсуночных трубок приводит к их поломке и появлению течи топлива.

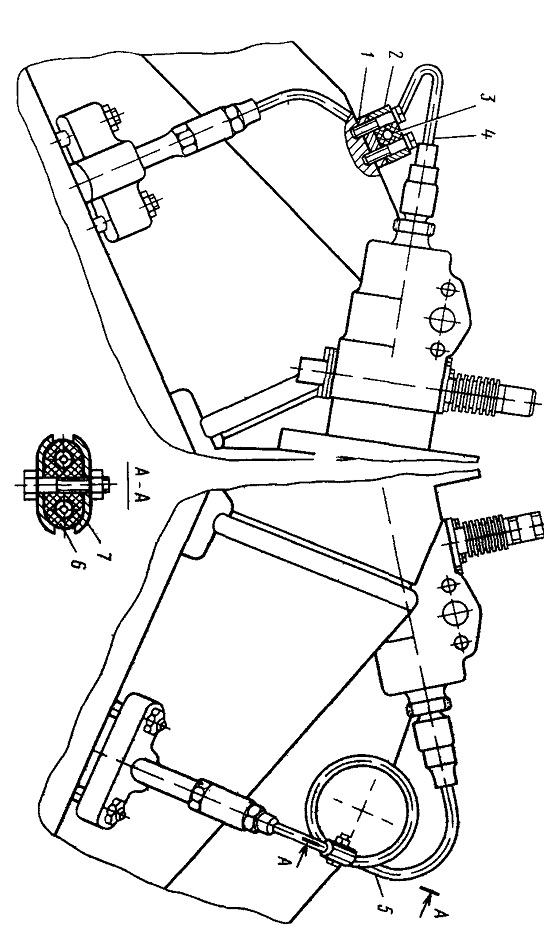

Рис. 33 Трубки форсуночные
1— планка, 2— крышка, 3, 6— уплотнения, 4, 5— трубки форсуночные, 7— Прижим
