Дизель K6S310DR. Форсунка
Служит для впрыска топлива в цилиндр в мелкораспыленном состоянии. Установлена в крышке цилиндра и крепится к ней при помощи фланца и трех шпилек. Уплотнение форсунки в крышке обеспечивается медной прокладкой.

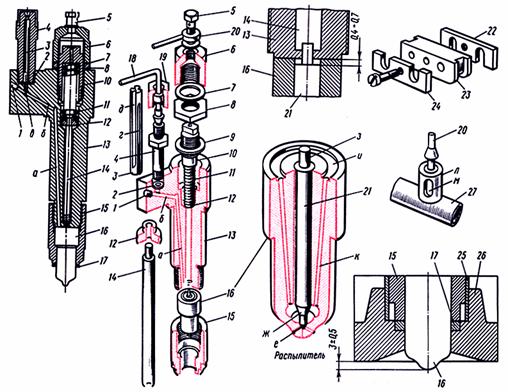

Рис. 20. Форсунка:
1 – пробка; 2, 7, 9 – медные уплотнительные кольца; 3 – щелевой фильтр; 4, 5 – штуцеры; 6, 19 – колпачковые гайки; 8 – контргайка; 10 – регулировочный штуцер; 11 – пружина; 12 – тарелка; 13 – корпус форсунки; 14 – штанга; 15 – накидная гайка; 16 – корпус распылителя; 17 – медная прокладка; 18 – трубка высокого давления; 20 – сливная трубка; 21 – игла распылителя; 22, 24 – стальные пластины; 23 – резиновая проставка; 25 – кожух; 26- крышка цилиндра; 27 – общая сливная труба; а, б – наклонные сверления; в – вертикальное отверстие; г, д – канавки; е, ж – конические пояски иглы распылителя; з – выступ иглы; и – кольцевая канавка; л – выступ; м – окно.
Форсунка имеет стальной корпус, к которому снизу при помощи накидной гайки крепится распылитель, состоящий из корпуса и иглы, притертых друг к другу. Игла имеет цилиндрическую направляющую поверхность и два конических пояска – большой и малый. Малым коническим пояском игла притерта к коническому седлу корпуса распылителя. На торце корпуса распылителя сделана кольцевая канавка, соединенная с полостью под большим коническим пояском тремя наклонными каналами. Снизу корпус распылителя заканчивается сферическим носиком с восемью отверстиями диаметром 0,42 мм под углом 150º.
В центральное отверстие корпуса форсунки вставлена штанга. Цилиндрический выступ иглы входит в расточку штанги, чем обеспечивается их соосность. На верхний конец штанги надевают тарелку и устанавливают пружину, затяжка которой производится регулировочным штуцером, ввернутым в корпус форсунки. После регулировки на стене (начальное давление впрыска 300 кг/см2) положение штуцера фиксируется контргайкой, под которую ставят медное уплотнительное кольцо. На выступающий конец штуцера навернута колпачковая гайка, к которой крепится штуцером сливная трубка.
Сверху в корпус форсунки ввернут штуцер, который соединен с каналом в корпусе форсунки. В отверстие штуцера вставлен щелевой фильтр. К верхнему концу штуцера при помощи колпачковой гайки крепят трубку высокого давления.
Высота подъема иглы (0,4 – 0,7 мм) ограничена упором ее в торец корпуса форсунки.
