4.3

Дизель K6S310DR. Топливные фильтры



     Фильтр грубой очистки пластинчато-щелевого типа служит для очистки топлива от частиц размером 0,05 – 0,1 мм.

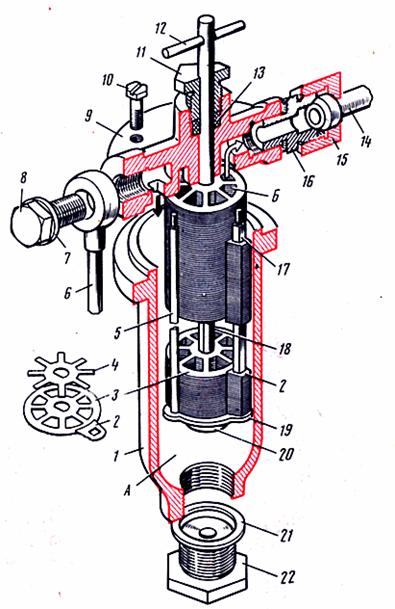

Рис. 17. Фильтр грубой очистки топлива:

1 – корпус; 2 – нож; 3, 4 – рабочие и промежуточные пластины; 5 – направляющий стержень; 6, 14 – трубопроводы подвода и отвода топлива; 7, 21 – уплотнительные кольца; 8, 16 – штуцеры; 9 – крышка;            10 – винт; 11, 22 – пробки; 12 – рукоятка; 13 – сальник, 15 – накидная гайка; 17 – квадратный стержень;            18 – центральный стержень; 19 – фигурная шайба; 20 – диск; А, Б – полости неочищенного и очищенного топлива.

























  Фильтр тонкой очистки служит для очистки топлива от частиц размером 0,003 – 0,005 мм.

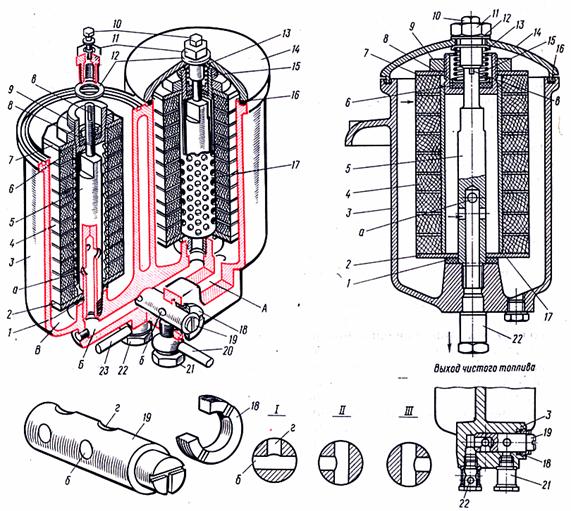

Рис. 18. Фильтр тонкой очистки топлива:

1, 6 – резиновые уплотнительные прокладки; 2, 7 – стальные пластины; 3 – корпус; 4 – войлочная пластина;          5 – шпилька; 8, 13 – нижняя и верхняя тарелки; 9, 11, 18 – гайки; 10 – пробка; 12 – медное уплотнительное кольцо; 14 – крышка; 15 – пружина; 16 – резиновое уплотнительное кольцо; 17 – сетчатый каркас; 19 – переключательная пробка; 20, 23 – трубки подвода и отвода топлива; 21, 22 – штуцеры; А, Б – каналы;               В – полость неочищенного топлива; а, г радиальные отверстия; б – сквозное отверстие; в – паз;                             I-III – положения переключательной пробки.
