4.2

Дизель K6S310DR. Топливный бак

     Служит для хранения топлива. Сварен из стальных листов и усилен внутри стальными перегородками, делящими бак на восемь отсеков. В баке имеются две заливочные горловины с фильтрующими сетками, два мерных стекла, сапун для поддержания атмосферного давления, два отстойника по торцам с двумя отверстиями с пробками каждый (одно отверстие у топливомерного стекла снабжено шариковым клапаном), четыре трубы (две всасывающие и одна сливная, укрепленные в верхнем листе, и одна сливная в задней торцевой части), грязесборник (50 л) с атмосферной трубкой и шариковым клапаном.

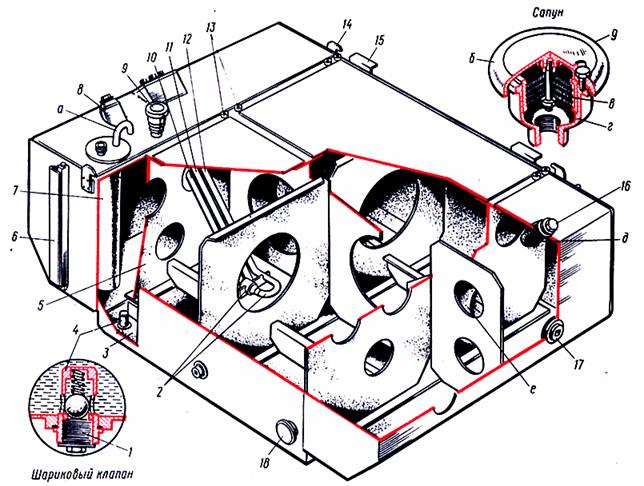

Рис. 16. Топливный бак:

1, 16, 17 – пробки; 2 – эжекционное устройство; 3 – отстойник; 4 – шариковый клапан; 5 – перегородка;              6 – топливомерное стекло; 7 – грязесборник; 8 – заливочная горловина; 9 – сапун; 10, 11 – всасывающие трубы; 12 – сливная труба; 13 – бонка; 14 – предохранительный захват; 15 – упорный угольник; 18 – подвес; а – трубка грязесборника; б – крышка сапуна; в – фильтр сапуна; г – корпус сапуна; д – фильтрующая сетка; е – вырез в перегородке.
