3. Дизель K6S310DR. Механизм газораспределения



     Механизм газораспределения управляет работой впускных и выпускных клапанов. Состоит из распределительного вала и привода клапанов.



3.1 Дизель K6S310DR. Распределительный вал.

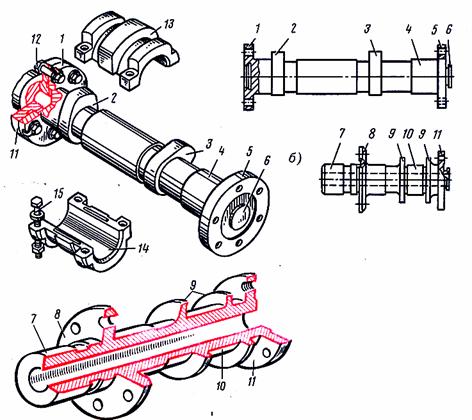

Рис. 11. Секция и хвостовик распределительного вала:

1, 5, 8, 11 – фланцы; 2, 3 – впускной и выпускной кулачки; 4, 7 – шейки под опорные подшипники; 6 – выступ;  9 – бурт; 10 – шейка под опорно-упорный подшипник; 12, 15 – болты; 13, 14 – части разъемного топливного кулачка.



     Распределительный вал служит для привода клапанов, топливных насосов высокого давления (ТНВД) и двух регуляторов (объединенного и предельного). Вращение получает от коленчатого вала через блок цилиндрических шестерен. Вращается он в два раза медленнее.

     Распределительный вал состоит из семи частей – шести одинаковых кулачковых секций и хвостовика. Каждая секция имеет кулачки для привода клапанов, шейку под разъемный кулачок привода ТНВД, шейку под опорный подшипник и фланцы для соединения секций. Передний фланец имеет цилиндрический выступ, а задний – выемку для центровки секций при сборке. Хвостовик для уменьшения массы выполнен пустотелым. Он имеет две шейки под подшипники и два фланца. К заднему фланцу болтами крепится шестерня привода, а передним хвостовик соединяется с шестой кулачковой секцией.
