Дизель K6S310DR. Привод клапанов



     Привод клапанов обеспечивает передачу усилий от кулачков распределительного вала на клапаны для их открытия. Закрытие клапанов осуществляется пружинами. Основными деталями привода являются толкатели, штанги толкателей, коромысла и траверсы.

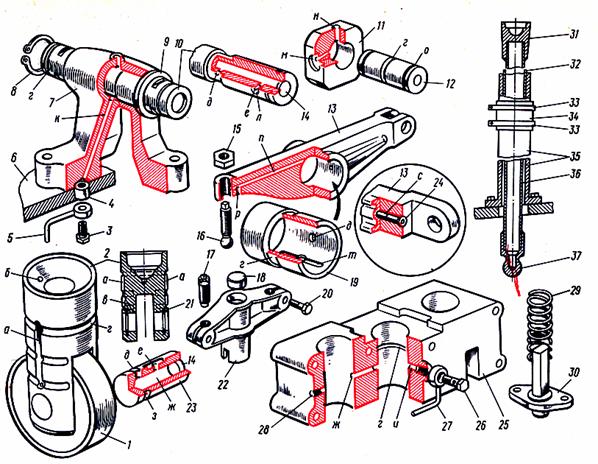

Рис. 12. Привод клапанов:

1 – ролик; 2 – толкатель; 3, 26 – штуцера; 4, 19 – втулки; 5, 27 – маслоподводящие трубки; 6 – крышка цилиндра; 7 – стойка; 8, 21 – стопорные кольца; 9 – шайба; 10 – ось; 11 – ударник; 12, 23 – пальцы; 13 – коромысло; 14 – заглушка; 15 – гайка; 16 – болт-толкатель; 17 – боек; 18 – пята; 20 – болт; 22 – траверса; 24 – сопло; 25 – корпус толкателей; 28 – пробка; 29 – пружина; 30 – направляющий палец; 31, 37 – верхний и нижний наконечники; 32, 35 – верхняя и нижняя трубки кожуха; 33 – хомуты; 34 – резиновая втулка; 36 – штанга толкателя; а – вертикальный паз; б, д, е,и, н, р, - отверстия; в – косое сверление; г, з, о – кольцевые канавки; ж – осевое сверление; к – наклонный канал; л – лыска; м – цилиндрическая выемка; п, с – каналы;        т – холодильники.



  Толкатель имеет цилиндрическую поверхность. В нижней части его сделан паз для ролика и расточены два отверстия под палец, на котором свободно вращается ролик. В верхней части толкателя сделано сферическое углубление для шарнирного соединения со штангой. Толкатели совершают возврато-поступательное движение в шести корпусах, расположенных над кулачковыми секциями распределительного вала. В корпусах расточены три гнезда. В крайних установлены толкатели привода клапанов, а в среднем толкатель ТНВД.

     Штанга толкателя представляет собой тонкостенную стальную трубку, к которой приварены два наконечника. Нижний наконечник опирается своей шаровой головкой на сферическую выемку толкателя, а верхний с вогнутой шаровой поверхностью служит опорой для болта-толкатея, ввернутого в коромысло. Штанга расположена внутри защитного кожуха, состоящего из двух тонкостенных  трубок, соединенных резиновой втулкой, концы которой стянуты хомутами.

     Коромысло отштамповано в виде двуплечего рычага двутаврового сечения. В центре расточено отверстие, в которое запрессована стальная втулка с бронзовым покрытием, служащая подшипником. Одно плечо коромысла заканчивается вилкой. В отверстие в вилке вставлен палец с надетым на него ударником. На конце второго плеча имеется отверстие с резьбой под болт-толкатель, положение которого фиксируется гайкой. Своей шаровой головкой болт-толкатель опирается на штангу. Оба коромысла качаются на оси, запрессованной в отверстие стойки. Стойка крепится через фланец к крышке цилиндра четырьмя шпильками.

     Траверса передает усилие от коромысла на клапаны. Имеет Т-образную форму. Сверху в цилиндрическую расточку траверсы вставляют сменную стальную пяту. В нижней части траверсы профрезерован паз, предотвращающий поворот ее на направляющем пальце. В плечах траверсы сделаны отверстия с резьбой под бойки. Концы плеч разрезаны и стянуты болтами, фиксирующими положение бойков после регулировки теплового зазора в приводе клапанов. Между направляющим пальцем и траверсой установлена возвращающая пружина.
