Тросоукладчик автомобиля УРАЛ-375Д
Лебедка оборудована тросоукладчиком, который обеспечивает надежную
укладку троса при углах отклонения его от оси автомобиля, не превышающих
15°. Трос укреплен на барабане скобой, выдача его производится только
назад. Рабочая длина троса 65 м.
Корпус 20 (рис. 80) держателя направляющих роликов укладывает трос вдоль
барабана, совершая возвратно-поступательное движение вдоль ходового
винта 5 и по двум направляющим
валикам 6. Винт с левой и правой нарезкой,
установленный на двух подшипниках 10, приводится во вращение цепной
передачей от вала барабана через ведущую и ведомую звездочки 14 и 9.
Натяжение цепи регулировать прокладками 2 и 12. Осевое усилие передается
на корпус держателя направляющих роликов через сухарь 18 ходового винта.
Сухарь установлен в корпусе держателя направляющих роликов и
зафиксирован крышкой 19. Направляющие ролики 17 установлены на
полиамидных втулках 16 и врщаются на пальцах 15, которые зафиксированы
стопорной пластиной 4.

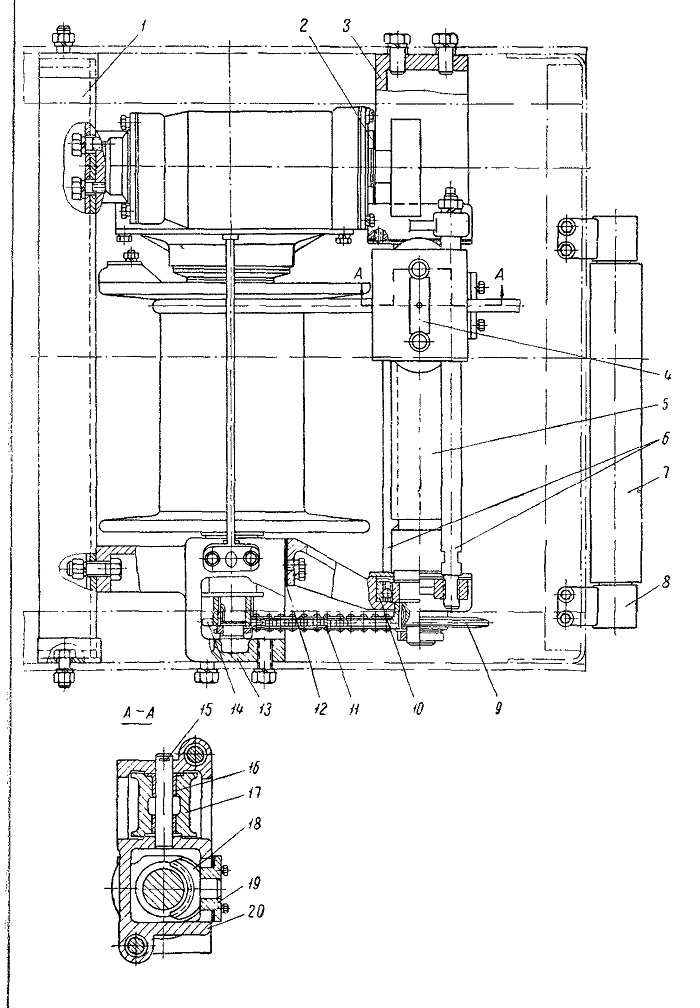

Рис. 80. Тросоукладчик лебедки:
1—поперечина подвески; 2, 12—регулировочные прокладки для натяжения цепи
(правая и левая); 3— правый кронштейн ходового винта; 4 — стопорная
пластина; 5 —ходовой винт; 6 —направляющие валики; 7— горизонтальный
ролик; 8 — кронштейн горизонтального ролика; 9 — ведомая звездочка; 10 —
подшипник ходового винта; 11—цепь; 13 — кронштейн вала барабана лебедки;
14—ведущая звездочка; 15 — палец направляющего ролика; 16 — втулка; 17 —
направляющий ролик; 18 — сухарь ходового винта; 19 —опорная крышка
сухаря; 20 — корпус держателя направляющих роликов
