Масляный радиатор двигателя ЯАЗ-204А лесовоза
МАЗ-501
Масляный радиатор с водяным охлаждением (фиг. 29) поддерживает в
определенных пределах температуру масла в системе. Радиатор такого типа
вследствие циркуляции в нем воды, поступающей из системы охлаждения,
обеспечивает прогрев масла при пуске двигателя и охлаждение масла при
работе двигателя. Масляный радиатор включен в систему смазки и
охлаждения последовательно.
Корпус масляного радиатора прикреплен к блоку цилиндров болтами. К
корпусу на болтах прикреплена крышка. Внутри радиатора находится блок
охлаждающих элементов, состоящий из шести секций, через которые проходит
масло. Каждая секция состоит из двух константановых пластин, между
которыми находится перфорированный сердечник, улучшающий теплообмен
между маслом и водой. Пластины секции и сердечник
спаяны вместе медью. Масло проходит внутри секции, а вода — между
секциями.
Надежное уплотнение сопрягаемых деталей обеспечивается применением
паронитовых прокладок.

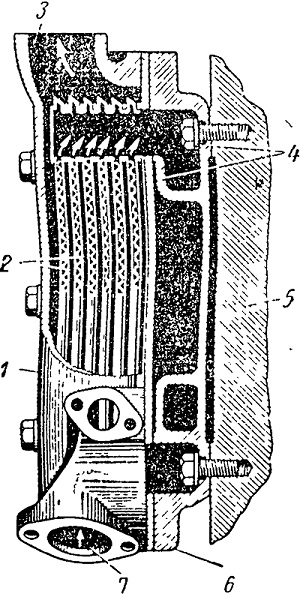

Фиг. 29. Масляный радиатор:
1 — крышка; 2 — секции; 3 — выходное водяное отверстие; 4 — прокладки; 5
— блок цилиндров; в — корпус; 7 — выходное водяное отверстие.
