Масляный фильтр грубой очистки двигателя ЯАЗ-204А лесовоза МАЗ-501



Фильтр грубой очистки (фиг. 28) щелевого типа состоит из корпуса, закрываемого стальным колпаком, и двух фильтрующих элементов. Между корпусом и колпаком помещается уплотнительное резиновое кольцо.

Каждый фильтрующий элемент представляет собой цилиндрический гофрированный латунный каркас с припаянной проволочной сеткой. Размер отверстий в сетке 0,14 X 0,14 мм. Масло, проходя через сетку фильтрующих элементов, очищается. Элементы

фильтра работают параллельно, так как каждый фильтрует масло самостоятельно.

В нижней части корпуса фильтра расположена пробка для спуска отстоя.

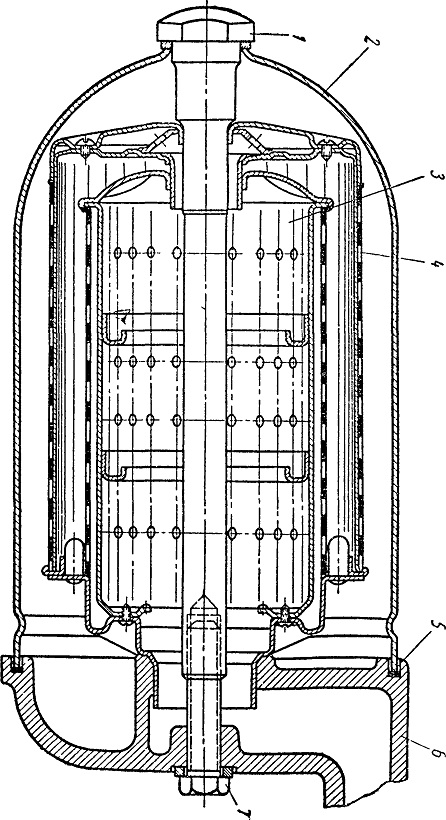

Фиг. 28. Фильтр грубой очистки:
1 — стержень колпака; 2 — колпак; 8 — внутренний фильтрующий элемент; 4 — наружный фильтрующий элемент; 5 — резиновое уплотнительное кольцо; 6 — корпус фильтра;
7 — болт корпуса.
