Привод масляного насоса двигателя ЯАЗ-204А лесовоза МАЗ-501

 (фиг. 27) шестеренчатый. На переднем конце коленчатого вала на шпонке установлена шестерня 1

привода масляного насоса, которая находится в зацеплении с промежуточной шестерней 3. Ось промежуточной шестерни закреплена гайкой в передней крышке блока цилиндров и от проворачивания удерживается шариком 6, входящим в отверстие оси и канавку в крышке блока. Промежуточная шестерня находится в зацеплении с ведомой шестерней 8, установленной на валу привода насоса. Ведомая шестерня вращается в 1,33 раза быстрее, чем ведущая шестерня, установленная на коленчатом валу.

Передний фланец крепления насоса имеет два установочных штифта для правильного зацепления ведомой и промежуточной' шестерен. Зазор между зубьями этих шестерен регулируют прокладками, которые ставят между фланцами крепления насоса и крышками первого и второго коренных подшипников. Для правильной установки насоса надо поставить под каждым фланцем прокладки одинаковой толщины.

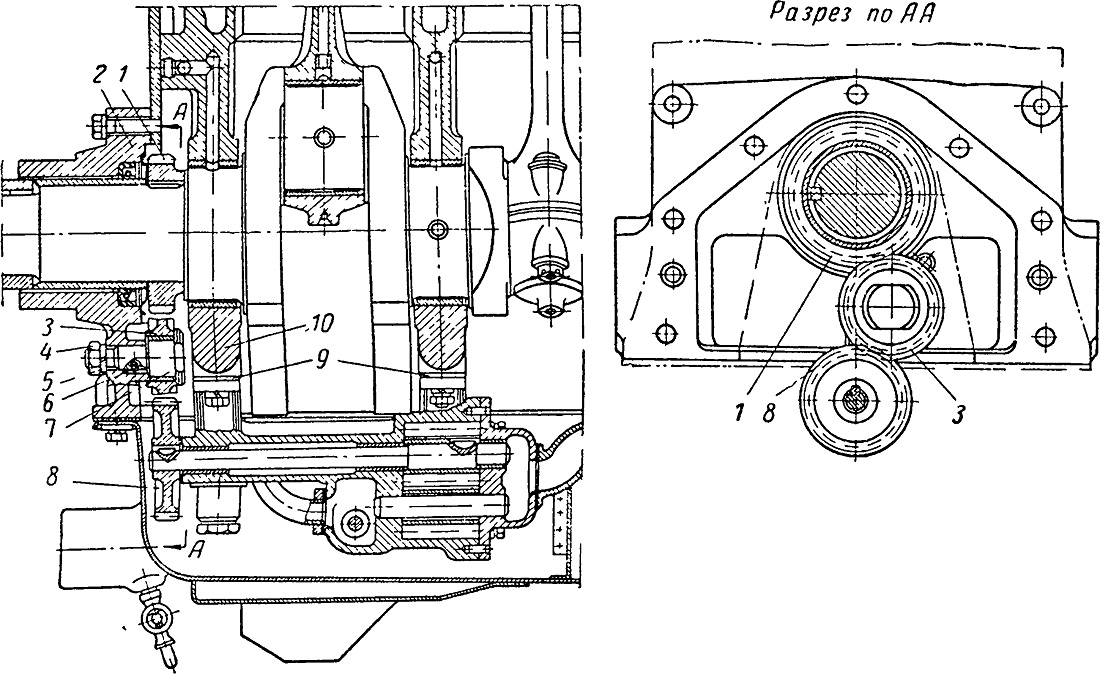

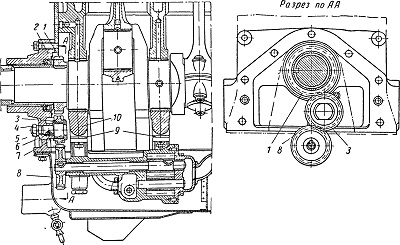

Фиг. 27 Привод масляного насоса.
1— шестерня привода масляного насоса; 2 — передняя крышка блока цилиндров:
3 — промежуточная шестерня; 4 — гайка; 5 — пружинная шайба, 6 — шарнирная ось промежуточной шестерни; 8 — ведомая шестерня, 9 — регулировочные прокладки; 10 — крышка первого коренного подшипника.
