Масляный фильтр тонкой очистки двигателя ЯАЗ-204А лесовоза МАЗ-501


Масляный фильтр тонкой очистки (фиг. 30) включен в магистраль системы смазки параллельно. Через фильтр проходит до 10% масла, подаваемого насосом.

Внутри стального корпуса фильтра, закрываемого крышкой, на пустотелом стержне установлен сменный фильтрующий элемент. Пружина прижимает его к торцу нижнего бурта стержня. Сменный фильтрующий элемент имеет внутренний металлический каркас с отверстиями и наружную металлическую сетку. Каркас и наружная сетка обмотаны хлопчатобумажной тканью. Между каркасом и сеткой находится фильтрующая масса, состоящая из искусственной минеральной шерсти и связывающей пасты. Чтобы масло не проходило через фильтр, минуя фильтрующий элемент, его торцы уплотнены пробковыми прокладками.

Количество проходящего через фильтр масла ограничивается пропускной способностью фильтрующего элемента, а в случае его повреждения — ограничивающим отверстием в пустотелом стержне, через которое очищенное масло стекает в масляный поддон.

Фильтр тонкой очистки установлен на кронштейне, закрепленном болтами картера маховика на задней торцовой плите блока цилиндров. Корпус фильтра прикреплен к кронштейну двумя хомутиками.

Сменные фильтрующие элементы необходимо хранить в соответствии с инструкцией, прилагаемой к элементам.

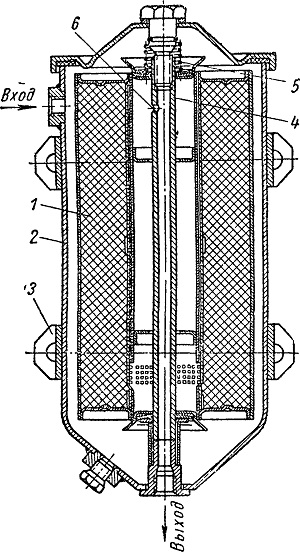

Фиг. 30. Фильтр тонкой очистки:
1 — патрон фильтрующего элемента; 2 — корпус; S — хомут крепления; 4 — стержень; 5 — пружина патрона; 6 — ограничивающее отверстие.
