Вентиляция картера двигателя ЯАЗ-204А лесовоза МАЗ-501



Вентиляция картера необходима для снижения давления в картере, а также удаления отработавших газов из картера и полости

под крышкой головки цилиндров. Схема вентиляции показана на фиг. 31. Картер двигателя сообщается с атмосферой через полость под крышкой головки цилиндров, корпус регулятора и вентиляционную трубку, прикрепленную к корпусу регулятора. Свежий воздух в картер поступает из воздушной камеры через зазоры между поршнями и гильзами, между торцом маслосъемных колец и гребнем поршневых канавок и через маслоотводящие отверстия. Полость под крышкой головки цилиндров сообщается с картером через коробку шестерен распределения и каналы подъемных колец.

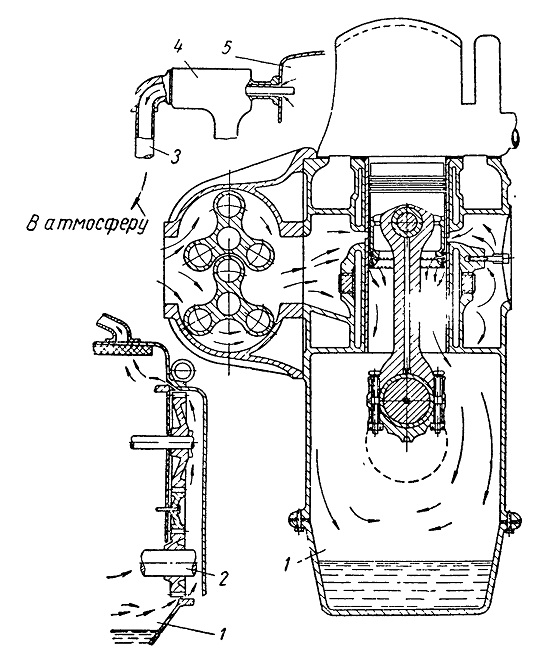

Фиг. 31. Схема вентиляции картера:
1 — картер двигателя; 2 — коленчатый вал; 3 — клапанная коробка; 4— регулятор; 5 — сапун.
