Регулировка внешней характеристики электрооборудования тяговой передачи тепловоза М62

 На нулевой позиции контроллера подключить регулировочную обмотку амплистата. Перевести контроллер на 15-ю позицию. При нормальных атмосферных условиях
и работе вентилятора холодильника на максимальной частоте вращения, а компрессора на холостом ходу проверить соответствие характеристики кривой 1 на рис. 135. При других атмосферных условиях учитывать поправки в соответствии с табл. 22 и графиком на рис. 136. Поправки относятся к замерам мощности при токе 3600 А.

При этом должны быть выполнены следующие условия:

1) При токе генератора 3600 А якорь индуктивного датчика должен находиться во вдвинутом положении. Расстояние от торца корпуса датчика до первой риски на якоре должно быть равно 10—30 мм.

2) В зонах ограничения якорь датчика должен максимально выдвигаться из корпуса.

3) Соответствующий этому положению максимальный ток в регулировочной обмотке амплистата должен быть равен примерно 0,7 А, а в зоне регулирования мощности —0,3—0,6 А. При увеличении сопротивления резистора СОР ток в обмотке в зонах ограничения увеличивается, а в зоне регулирования мощности остается прежним за счет работы индуктивного датчика. В этой зоне воздействовать на ток регулировочной обмотки можно либо селективной характеристикой, либо подрегулировкой, описанной ниже,
4) При мощности генератора, приведенной к атмосферным условиям с учетом температуры топлива, зазор под упором мощности дизеля должен быть равен 0,6 ± 0,8 мм.

Если поддерживаемая регулятором дизеля мощность не соответствует требуемой, при нормальном режиме работы дизеля рекомендуется следующий метод подрегулировки. При работе тепловоза на нулевой позиции контроллера снять колпак с регулятора дизеля. Вращением головки болта 8 (рис. 137) установить метку на траверсе 7 против 5—6-го деления на рычаге 6. Проверить установку игл регулятора мощности. Иглы должны быть открыты на 1,5—2 оборота от упора. Установить 15-ю позицию контроллера. Отпустить контргайку 4 и вращением штока 3 отрегулировать уровень мощности дизель-генератора. При уменьшении размера а мощность увеличивается. Если шток 3 завернут до упора вверх на винте 5, а мощность недостаточна, необходимо отпустить винт 9 и повернуть эксцентрик 10 на 1—2 деления так, чтобы плунжер 11 опустился, после чего снова регулировать мощность изменением размера а. Если шток 3 свертывается вниз с винта 5 до конца резьбы, а мощность дизель-генератора велика, эксцентрик следует провернуть в обратную сторону (так, чтобы плунжер поднялся). При

регулировке мощности необходимо постоянно контролировать, частоту вращения вала дизеля,. «просадки» частоты вращения не должно быть.

При регулировке мощности могут возникнуть незатухающие колебания в движении якоря индуктивного датчика и мощности дизель-генератора, которые обычно являются следствием недостаточного зазора под упором максимальной мощности дизеля, чрезмерно вывернутого положения игл, либо неправильного подключения трансформатора стабилизации.

Установить 4-ю позицию контроллера без тяговой нагрузки. Отпустить контргайку 2 и, навертывая втулку 1 на шток 3, добиться выхода якоря индуктивного датчика на увеличение нагрузки генератора. Затем, медленно вращая втулку в обратную сторону, заметить момент начала обратного движения якоря датчика и в этом положении законтрить втулку 1 гайкой 2. Якорь индуктивного датчика должен остановиться на упоре минимальной нагрузки генератора.

Таблица 20

Таблица 21

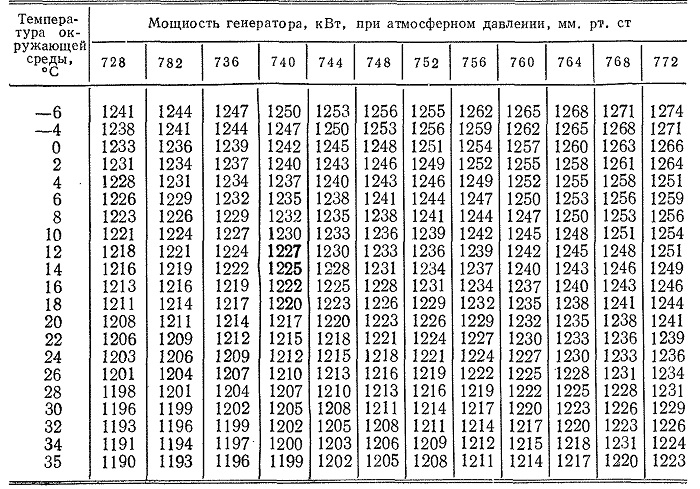

Таблица 22

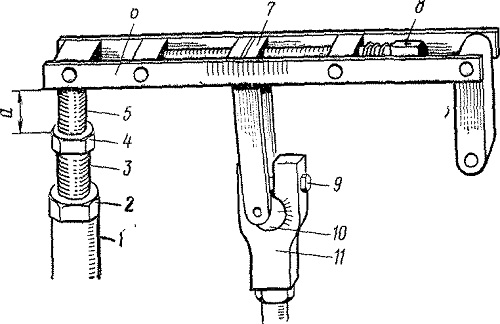

Рис. 137. Механизм регулирования мощности:
1—втулка; 2, 4 — гайки; 3 — шток; 5, д — винты; 6 — рычаг; 7 — траверса; 8 — болт; 10—эксцентрик; 11 — плунжер
