Секция радиатора тепловоза М62

Секция радиатора тепловоза М62

Секция (рис. 141) представляет собой набор из 68 медных плоских трубок, расположенных в шахматном порядке. Концы трубок вставлены и припаяны меднофосфористым припоем к трубным коробкам 2. Снаружи трубки оребрены медными пластинами, которые припаяны к трубкам, с шагом между ними 2,3 мм. К буртам трубных коробок приварены крышки, которые вместе с коробками образуют коллекторы секций 1.

Характеристика секции

Длина секции, мм....................1356

Рабочая длина трубок, мм..............1206

Число трубок, шт......................68

Число рядов трубок в глубину, шт. ... 8

Шаг расположения трубок по фронту, мм . 16

Шаг расположения трубок в глубину, мм . 22

Ширина фронта секции, мм............154

Глубина секции, мм..................187

Размеры трубок, мм:

наружных . . . . .......2,2X19,5

внутренних...........1,1X17,9

Число охлаждающих пластин, шт.....519X2

Толщина охлаждающих пластин, мм . . . 0,1

Шаг оребрения, мм .... ... . 2,3

Масса секции, кг....................44,5

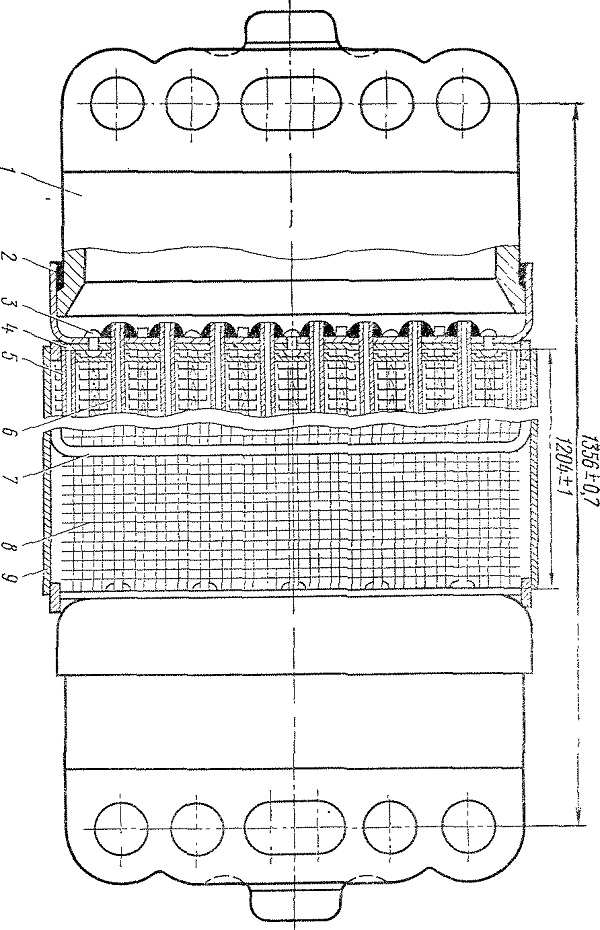

Рис. 141. Секция радиаторная:
1 — коллектор секции; 2 — коробка трубная; 3 — заклепка медная; 4— доска усилительная; 5 —трубка глухая; 6 — трубка охлаждающая; 7 —пруток; 8 — пластина охлаждающая; 9 —шток боковой
