Вал распределительный дизеля 2-2Д49 тепловоза ТЭМ7

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И КОНСТРУКЦИЯ ОСНОВНЫХ УЗЛОВ ДИЗЕЛЯ

Вал распределительный дизеля 2-2Д49 тепловоза ТЭМ7

(рис. 20) предназначен для управления движением впускных и выпускных клапанов крышек цилиндров и работой топливных насосов соответственно порядку работы цилиндров.

Распределительный вал приводится во вращение коленчатым валом посредством шестерен привода

и приводной втулки 6, напрессованной на вал 7. Приводная втулка 6 образует опорно-упорную, а втулка 12 опорные шейки распределительного вала. Втулки 12, кулачки для впускных 3, выпускных 4 клапанов и кулачки 5 для привода топливных насосов состоят из двух половин, закрепленных на валу гайками 1, 2. Гайки застопорены болтами 8 и проволокой 9. Шпонки 10 фиксируют кулачки в строго определенном положении согласно порядку работы цилиндров. Каждый кулачок служит приводом клапанов и топливных насосов правого и левого ряда цилиндров.

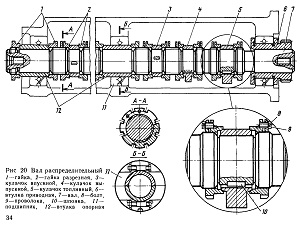

Рис 20 Вал распределительный
