Лоток дизеля 2-2Д49 тепловоза ТЭМ7

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И КОНСТРУКЦИЯ ОСНОВНЫХ УЗЛОВ ДИЗЕЛЯ

Лоток дизеля 2-2Д49 тепловоза ТЭМ7

Лоток (рис. 18) служит для размещения кулачкового распределительного вала с подшипниками, качающихся рычагов с роликами и топливных насосов высокого давления. Лоток установлен на блоке цилиндров и состоит из двух половин

5 и 6, скрепленных болтами и шпильками. Положение лотка относительно блока фиксируется двумя коническими штифтами. В лотке установлены распределительный вал 34, вращающийся в разъемных алюминиевых подшипниках 24, 35, и ры-чаги 7. Первый подшипник 24 от фланца б — упорный, ограничивающий осевые перемещения распределительного вала, фиксируется в лотке штифтом 25, а опорные подшипники от проворота — фиксаторами 31.

Рычаги 7, обслуживающие один иилиндр, расположены на общей оси 22. Оси 22 рычагов противоположных цилиндров крепятся к лотку двумя общими сквозными специальными болтами 23, обеспечивающими проход масла из канала д к рычагам. На оси 22 по обеим сторонам рычагов установлены упорные кольца. Между рычагами установлено проставочное кольцо. В рычаги запрессованы бронзовые втулки, сухари 16, являющиеся опорами штанг, и вмонтированы ролики 14, вращающиеся на осях 15. Роликами рычаги опираются на соответствующие кулачки распределительного вала.

Схема установки штанг приведена на рис 19.

С переднего торца лоток закрыт крышкой 1, в которой размещен редукционный клапан 13 (см рис. 18). Стык крышки и лотка уплотняется резиновыми кольцами 11 и 12

Редукционный клапан 13 отрегулирован на давление (0,2±0,02)МПа [(2±0,2) кгс/см2] и работает следующим образом. Под действием пружины 10 клапан 13 открыт и упи-
рается в штифт Из масляной системы дизеля масло поступает в полость ж, далее в канал д лотка. Давление масла на торец клапана со стороны канала д уравновешивается усилием затяжки пружины 10 При повышении давления масла в канале д более допустимого клапан под давлением на торец, преодолевая усилие пружины 10, перемещается и уменьшает проходное сечение При этом уменьшается

поступление масла из полости ж в канал д, и давление в канале д понижается до (0,2 ±0,02) МПа [ (2,0±0,2) кгс/см2 ]. Масло, просочившееся через клапан, стекает по каналу и в лоток.

Масло из масляной системы дизеля по трубе и штуцеру 27 поступает в полость ж редукционного
клапана и далее в канал д. Из канала д масло поступает:

по каналу в на смазку подшипников распределительного вала;

по каналу е на смазку толкателей топливных насосов;

по каналу г на смазку привода распределительного вала;

по зазору между болтами 23 и лотком по канавке к, каналу ш в осях, каналам 7 в рычагах на смазку трущихся поверхностей рычагов и роликов, далее по отверстиям в штангах 18 и 21 через отверстия рычагов 22 (см. рис. 14) в гидротолкатели. Масло из лотка стекает через отверстие а по патрубкам 31 в крышки цилиндров и далее в картер дизеля.

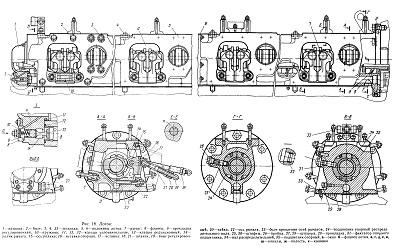

Рис. 18. Лоток

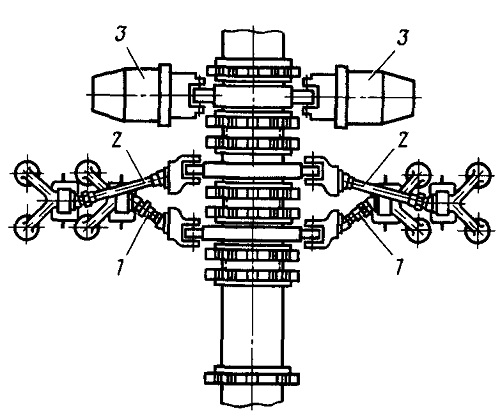

Рис 19 Схема установки штанг

1—штанги для открытия впускных клапанов крышек цилиндров, 2—штанги для открытия выпускных клапанов крышек цилиндров, 3—насосы топливные
