Система охлаждения дизеля Д-245

(рис. 26) дизеля — жидкостная (водяная) закрытого типа с принудительной циркуляцией охлаждающей жидкости. В ее состав входят: водяной насос 7, водяной радиатор 2 с заливной горловиной 3 и крышкой, в которую вмонтирован паровоздушный клапан, рубашка охлаждения, вентилятор 5, термостат 6, шторка, соединительная арматура и сливные краники 1 и 11.

Температурный режим дизеля контролируют с помощью указателя температуры, датчик которого установлен в головке цилиндров, а также сигнализатора предельного состояния температуры охлаждающей жидкости. Максимальная температура охлаждающей жидкости не должна превышать 95°С.

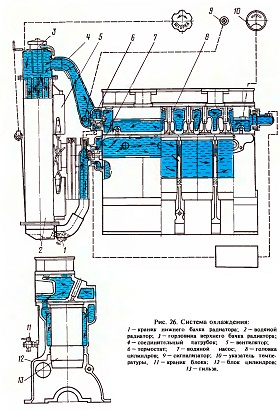

Рис. 26. Система охлаждения:
1 — краник нижнего бачка радиатора; 2 — водяной радиатор; 3- горловина верхнею бачка радиатора;
4 — соединительный патрубок; 5 — вентилятор;
6 — термостат; 7 — водяной насос; 8 — головка цилиндров; 9 — сигнализатор; 10 — указатель температуры, 11 — краник блока; 12 —блок цилиндров: 13 — гильза.
