СИСТЕМА ПИТАНИЯ ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102
Топливоподкачивающий насос дизеля Д-245
Топливоподкачивающий насос (рис. 22) предназначен для преодоления
гидравлического сопротивления фильтров и обеспечения равномерной подачи
топлива к основному насосу под избыточным давлением.
В корпусе 9 насоса установлен поршень 7, который совершает возвратно-поступательное движение под действием толкателя 4 и пружины 8, прижимающей толкатель к эксцентрику кулачкового вала топливного насоса. Стержень толкателя перемещается во втулке 6, ввернутой в корпус насоса, и представляет вместе с ней прецизионную пару — рабочий орган подкачивающего насоса. Принцип работы и конструкция подкачивающего насоса не отличаются от ранее известных и достаточно полно описаны в книге по тракторам MT3-80 и MT3-82.

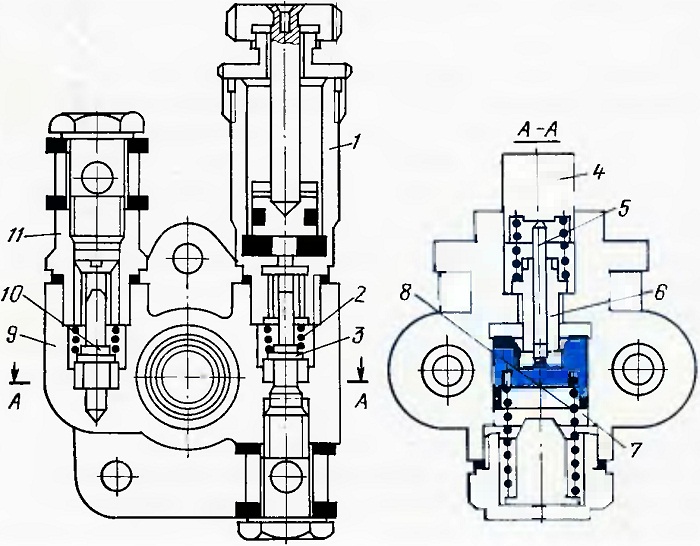

Рис. 22. Подкачивающий насос:
1 — насос ручной подкачки; 2 — пружина впускного клапана; 3 — впускной
клапан; 4 — толкатель; 5 — стержень толкателя; 6 — направляющая втулка;
7 — поршень; 8 — пружина толкателя; 9 — корпус; 10 — нагнетательный
клапан; 11 — футорка.
