Термостат дизеля Д-245

СИСТЕМА ОХЛАЖДЕНИЯ ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Термостат дизеля Д-245

Термостат предназначен для автоматического поддержания температурного режима в заданных пределах и ускорения прогрева дизеля после его пуска. Он состоит из корпуса I (рис. 29), датчика 6 термостата с твердым наполнителем, верхнего основного 5 и нижнего вспомогательного 2 клапанов. В корпусе имеются два боковых окна 3 для прохода воды, верхний торец корпуса служит седлом для клапана 5. К верхней части датчика прикреплены основной клапан и рычаг вспомогательного клапана. Термостат размещен в корпусе 8 (см. рис. 4) и установлен на выходе из рубашки охлаждения блока цилиндров. При температуре охлаждающей жидкости ниже 70°С основной клапан 5 (см. рис. 29) закрыт, и жидкость через окна 3 поступает по патрубку в насос, от него —в водяную рубашку блока цилиндров, минуя радиатор, и ускоренно прогревается. При температуре жидкости выше 70°С твердый наполнитель датчика 6 увеличивается в объеме до такой степени, что происходит открытие основного клапана (на рисунке показан пунктиром) и жидкость поступает в радиатор. При этом вспомогательный клапан перекрывает окна для прохода жидкости в водяной насос, минуя радиатор.

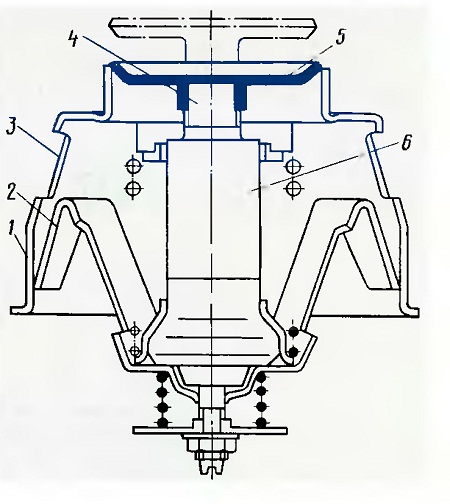

Рис. 29. Термостат:
1 — корпус; 2 — вспомогательный клапан; 3 — окно для прохода воды; 4 — стержень датчика; 5 — основной клапан; 6 — датчик.
