Водяной радиатор дизеля Д-245

СИСТЕМА ОХЛАЖДЕНИЯ ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Водяной радиатор дизеля Д-245

Водяной радиатор предназначен для отвода теплоты охлаждающей жидкости, нагревающейся в рубашке дизеля, и состоит из верхнего 2 (рис. 27) и нижнего 7 бачков, трубчато-пластинчатой сердцевины 10 и боковин 4.

На верхней части бачка 2 расположена заливная горловина, закрываемая крышкой 1 с паровоздушным клапаном. Паровой клапан поддерживает в системе охлаждения давление 0,043...0,049 МПа (0,45....0,50 кгс/см2), воздушный — разрежение 0,00098...0,00784 МПа (0,10...0,08 кгс/см2). Верхний 2 и нижний 7 бачки соединены с сердцевиной 10 болтами, между сердцевиной и бачками установлены резиновые уплотнительные прокладки. К боковинам 4 прикреплен кожух 5 вентилятора.

Крепление радиатора на тракторе — эластичное, т. е. к переднему брусу —с помощью двух опор 6 с резиновыми амортизаторами, а в верхней части — растяжкой 3 к головке блока цилиндров.

Шторка 9 выполнена из прорезиненной ткани и намотана на барабан, расположенный между водяным и масляным радиаторами. Управление шторкой — тросовое из кабины с помощью рукоятки управления 14.

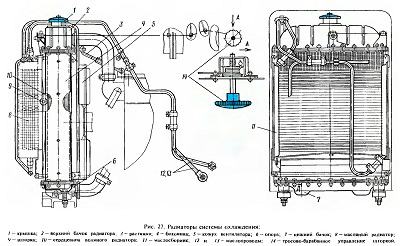

Рис. 27. Радиаторы системы охлаждения:
