Водяной насос и вентилятор дизеля Д-245

СИСТЕМА ОХЛАЖДЕНИЯ ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Водяной насос и вентилятор дизеля Д-245

Насос — центробежного типа, необходим для принудительной циркуляции воды в системе охлаждения. Чугунный корпус 14 насоса (рис. 28) прикреплен к передней стенке блока цилиндров. В корпусе на двух подшипниках установлен вал 4 насоса. На одном конце вала установлена ступица 2, а на лыске другого конца — крыльчатка 9. Шкив 5 прикреплен к ступице 2, а к шкиву — осевой вентилятор 1. Шкив вентилятора и связанные с ним детали приводятся во вращение через ремни 15 от шкива коленчатого вала дизеля. В водяном насосе использованы полузакрытые подшипники со смазкой Литол-24, не требующей замены в течение всего срока
службы. Пространство в корпусе между подшипниками заполняют смазкой через масленку 7. Водяная и масляная полости насоса разделены между собой дополнительным торцевым уплотнением, которое состоит из шайбы 12, находящейся в контакте с торцом упорной втулки, резиновой манжеты 10, охватывающей вал 4, и поддерживающей пружины 8.

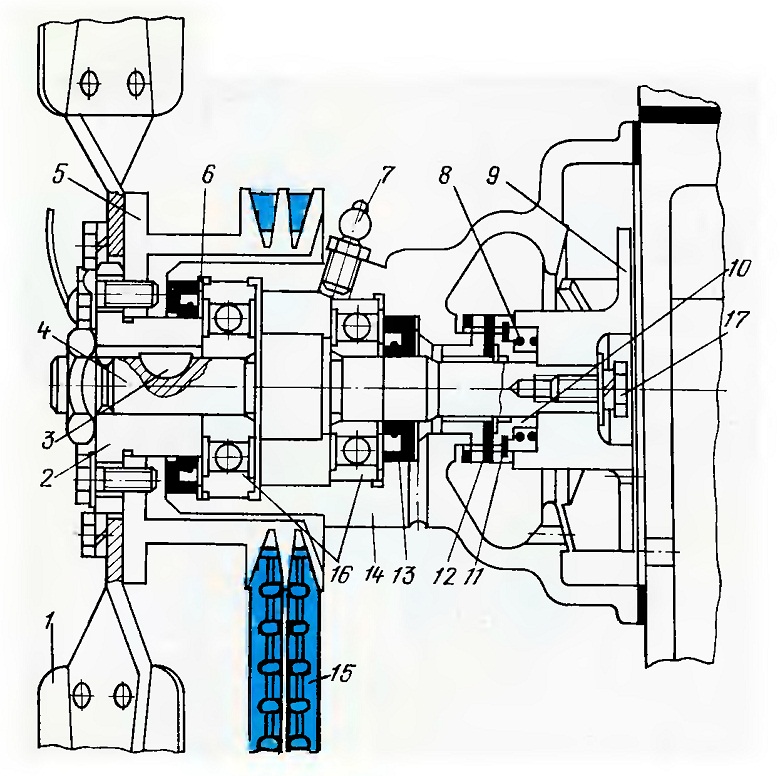

Рис. 28. Водяной насос и вентилятор:
1 — вентилятор; 2 — ступица; 3 — шпонка; 4 — вал насоса; 5 — шкив; 6 — стопорное кольцо; 7 — масленка; 8 — пружина; 9 — крыльчатка; 10 — резиновая манжета;
11 — обойма; 12 — уплотнительная шайба; 13 и 16 — сальники; 14 — корпус;
15 — ремни вентилятора; 17 — болт.
