Головка цилиндров. Две головки 15 (см. рис. 1) цилиндров, установленные на правом и левом блоке, — взаимозаменяемые и отличаются только отдельными комплектующими деталями.

Головка цилиндров представляет собой закрытую пустотелую чугунную отливку с внутренними полостями для охлаждающей жидкости, воздушными и газовыми каналами. Ее подвергают специальной термической обработке для снятия внутренних литейных напряжений. Твердость после обработки — НВ 187 ... 255.

На верхней, нижней и торцевых плоскостях головки цилиндров предусмотрены технологические отверстия для удаления формовочной смеси и арматуры. Отверстия закрывают технологическими заглушками. После установки заглушек головку проверяют на герметичность под давлением 0,4 МПа (4 кгс/см2).

На нижней плоскости головки расположены три гнезда для запрессовки седел впускных клапанов и три — для седел выпускных клапанов (по одному на каждый цилиндр). В гнезда большего диаметра устанавливают седла 22 впускных клапанов с фаской, обработанной под углом 30° и имеющие козырек (ширму) для направления воздушного заряда в цилиндр. В другие гнезда устанавливают седла 23 выпускных клапанов с фаской 45°.

Седла клапанов изготовлены из жаропрочного сплава ЭП-616 на основе никеля. Перед установкой седла охлаждают в сжиженном газе до минус 120 ... 130 °С и опускают в гнездо до упора верхним торцом в уступ гнезда. После выравнивания температур седла и головки цилиндров обеспечивается натяг в пределах 0,045 ... 0,105 мм.

Направляющие втулки клапанов 16 запрессованы в отверстия, соосные с гнездами седел, таким же методом охлаждения. Втулки изготовлены горячим прессованием из железографитового порошка. Такой материал придает втулкам высокую износостойкость и обеспечивает антизадирную стойкость в условиях высоких температур.

Окончательно фаски седел обрабатывают в сборе на головке цилиндров, обеспечивая их соосность относительно осей втулок. Допускаемое биение — не более 0,05 мм.

После обработки фасок к седлам притирают клапаны и проверяют герметичность сопряжения воздухом под давлением 0,03 ... 0,06 МПа (0,3 ... 0,6 кгс/см2) или керосином. Ширина притертых поверхностей седла должна быть не менее 1,5 мм.

Гнезда клапанов сообщаются с впускными и выпускными каналами, отлитыми внутри головки цилиндров. Выпускные каналы заканчиваются прямоугольными отверстиями 21, выходящими на боковую сторону головки, к фланцам которых крепят выпускные коллекторы.

Впускные каналы заканчиваются отверстиями 19, выходящими на нижнюю плоскость головки и сообщающимися с соответствующими отверстиями на верхней плите каждого блока.

Шестнадцать сквозных отверстий необходимы для прохода шпилек крепления головки. Гайки шпилек крепления головки затягивают в порядке, указанном на рисунке 2, а, моментом 220 ... 240 Н-м (22 ... 24 кгс*м), поворачивая гайки на одну-две грани в один прием. При установке новой прокладки окончательно

затягивают моментом 240 ... 260 Н-м (24 ... 26 кгс-м). В отверстие 17 (см. рис. 1) устанавливают болт М12 для гарантированного уплотнения крайнего впускного отверстия.

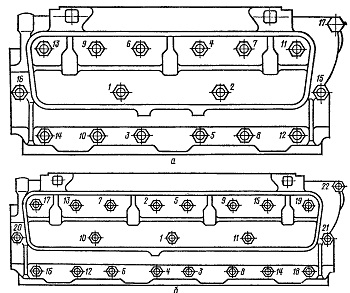

Рис. 2. Последовательность затяжки гаек крепления головки цилиндров: а — дизеля СМД-66; б — дизеля СМД-86.

На верхней поверхности головки высоким буртом ограничена клапанная коробка. Вокруг направляющих втулок расточены цилиндрические гнезда для установки опорных шайб клапанных пружин. Три обработанные площадки в пределах клапанной коробки предназначены для установки стоек осей коромысел, а сквозные литые полости — для прохода штанг толкателей.

Масляный канал для подвода смазки к клапанному механизму уплотнен на нижней плоскости резиновой манжетой.

Сверху клапанная коробка закрыта литым алюминиевым колпаком. На нижний торец коробчатого колпака надета литая резиновая прокладка для уплотнения разъема клапанной коробки. Колпак крепят тремя гайками с пластмассовыми рукоятками. Гайки удерживаются в колпаке стопорными кольцами. При сборке гайки навертывают на удлиненные концы шпилек крепления стоек осей коромысел.

На колпаке левой головки цилиндров закрепляют маслозаливную горловину, на колпаке правой головки — сапун.

В наклонные ступенчатые колодцы верхней поверхности головки цилиндров рядом с клапанной коробкой устанавливают форсунки. Каждую из трех форсунок крепят двумя шпильками за фланец и уплотняют медной шайбой на дне колодца. Момент затяжки гаек шпилек крепления форсунки —20 ... 25 Н-м (2 ...2,5 кгс-м).

Водяная рубашка заполняет все свободное пространство головки. Охлаждающая жидкость подводится сначала к наиболее нагретым участкам головки (перемычке между клапанами) и для охлаждения форсунки по специально просверленным отверстиям. Вода из головки по литому каналу 17 (см. рис. 1), выполняющему роль водоотводящей трубы, и по литому патрубку, установлен ному в передней части головки цилиндров, отводится в коробку термостатов и дальше — в верхний бачок водяного радиатора.

На боковой поверхности головки цилиндров со стороны, противоположной развалу, установлены по два грузовых болта, предназначенные для подъема дизеля.

Прокладка 14 головки цилиндров изготовлена из композиционного материала ЛA-2, который представляет собой рифленое стальное полотно, покрытое с двух сторон резиноасбестовой смесью, полученной в результате горячей вулканизации. Толщина прокладки — 1,5 мм. В местах расположения гильз цилиндров, шпилек крепления головки, штанг, каналов для прохода воды, масла и воздуха в прокладке вырезаны отверстия. Отверстия для гильз цилиндров окантованы листовой сталью толщиной 0,2 мм. Стальная окантовка ложится на фланцы гильз цилиндров, и при затяжке головки цилиндров в этих местах создается повышенное обжатие прокладки. Дополнительная металлическая окантовка сделана на двух водяных и масляном отверстии.
