Гидроцилиндр трактора ТТ-4

Гидроцилиндр (рис. 81) состоит из гильзы 7, поршня 4 со штоком 6, передней 9 и задней 1 крышек.

Поршень закреплен на хвостовике гайкой и уплотнен по наружному диаметру кольцами 3, хвостовик уплотнен резиновым кольцом 5. Хвостовик штока выполняет роль демпфера, обеспечивающего в конце хода поршня плавное опускание щита на раму трактора. Головка 10 штока имеет сферический шарнир 15, установленный между двумя кольцами 16. Такой же шарнир установлен и в задней крышке. В передней крышке размещено уплотнительное устройство, состоящее из двух манжет 12, манжето-держателя 11 и втулки 13. Втулка служит направляющей штока и удерживается в крышке стопорным кольцом 14. Место соединения передней и задней крышек с гильзой цилиндра уплотнено прокладками 8 и резиновыми кольцами 2.

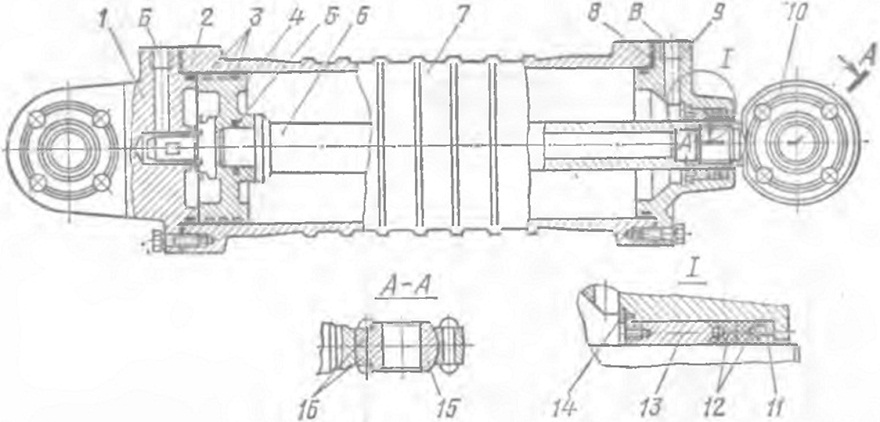

Рис. 81. Гидроцилиндр:
1 — задняя крышка; 2, 3, 5 — уплотнительные кольца; 4 — поршень; 6 — шток; 7 — гильза; 8 — прокладка; 9 — передняя крышка; 10 — головка; 11 — манжетодержатель; 12 ~ манжеты; 13 втулка; 14 — стопорное кольцо; 15 - шарнир; 16 ~ кольца
