Гидропривод погрузочного устройства трактора ТТ-4

Гидропривод погрузочного устройства трактора ТТ-4

Гидропривод погрузочного устройства служит для сбрасывания погрузочного щита с рамы трактора, удержания щита в сброшенном положении при формировании и подтягивании пакета деревьев, плавного опускания щита с пакетом на раму, а также для подъема порожнего щита на трактор и удержания его на раме в транспортном положении.

Гидравлический привод (рис. 78) состоит из следующих узлов гидронасоса 1, бака гидросистемы 5, распределителя 17 с системой управления, гидроцилиндра 8, маслопроводов и гидроарматуры. Управление распределителем осуществляется из кабины рычагом 2, который соединен с рычагом 21 золотника распределителя тягой 11.

При работе гидросистемы масло забирается насосом из бака по маслопроводу 13, соединенному с заборным патрубком бака шлангом 18 и подается в распределитель по маслопроводу 14, рукаву высокого давления и угольнику 3, завернутому в корпус распределителя. Из распределителя масло может сливаться в бак

гидросистемы по маслопроводу 19 либо по рукавам высокого давления 7 и 9 подаваться в штоковую или поршневую полость гидроцилиндра.

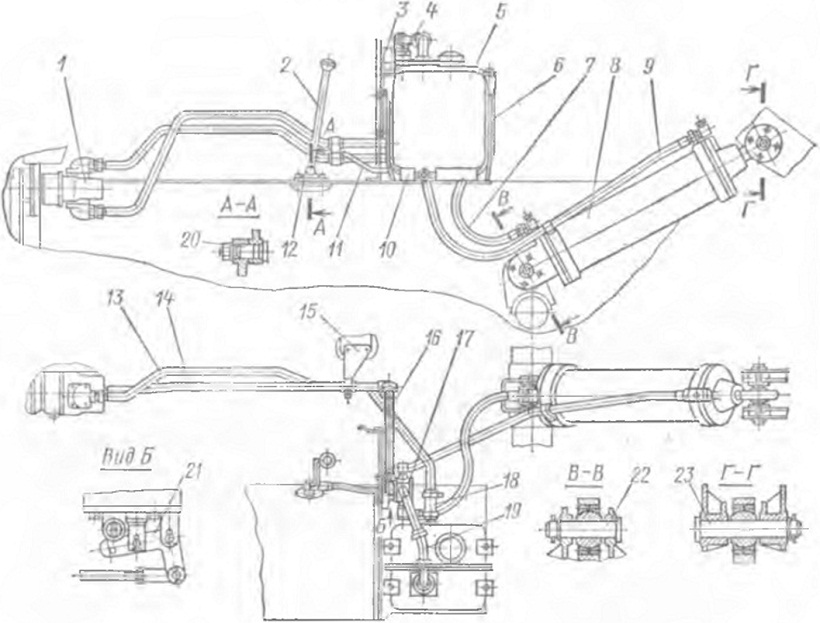

Рис. 78. Гидропривод погрузочного устройства:
1 — гидронасос; 2, 21 — рычаги; 3 — угольник; 4, 1S — шланги; 5 — бак гидросистемы;
6 — лента; 7, 9 16 — рукава высокого давления; 8 — гидроцилиндр; 10 — брус; 11 —-
тяга; 12, 15 — кронштейны; 13, 14, 19 — маслопроводы; 17 — распределитель; 20 22.
23—оси

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГИДРОНАСОСА НШ-50Л-2

Подача при номинальной частоте вращения приводного вала, л/мин............. 65,5

Давление на выходе из насоса, кгс/см2:

номинальное ......................................140

максимальное ....................................160

Объем КПД при работе с температурой масла 50 —55° С 0,92

Интервал рабочих температур масла в °С........от +15 до +80

Направление вращения приводного вала..................Левое
