Тормоз лебедки трактора ТТ-4

(рис. 74) состоит из ленты 6 с приклепанными к ней фрикционной накладкой и проушиной 1 и системы рычагов. Концы ленты соединены: один — с тягой 3 тормоза, другой — посредством серьги 2 с рычагом 10, установленным на валике 9. Снаружи на валике установлен рычаг 18, который через привод соединен с рычагом управления в кабине. Регулировка тормоза производится гайкой 4, опирающейся на сегментную шайбу 5. Винт 7 и 8 обеспечивают равномерный зазор между накладкой ленты и барабаном.

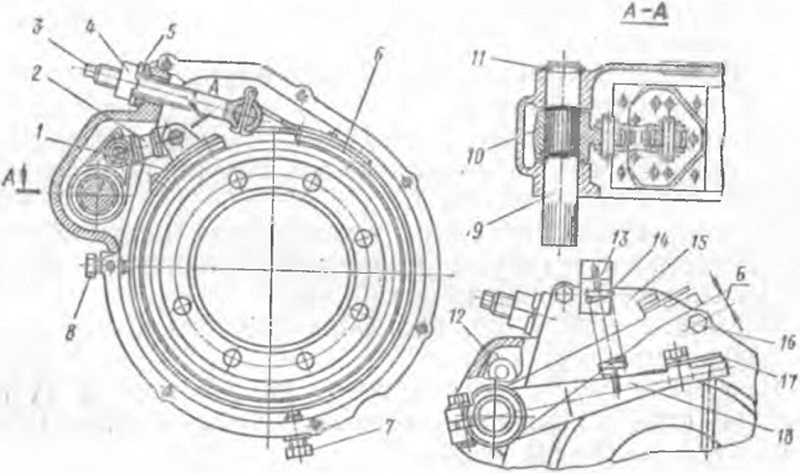

Рис. 74, Тормоз лебедки:
1 — проушина; 2 — серьга; 3 тяга; 4 — регулировочная гайка; 5 —. Сегментная шайба; 6 — тормозная лента; 7, 8 — регулировочные винты; 9 — валик; 10, 18 — рычаги; 11 — стопорное кольцо; 12 — корпус; 13 — кронштейн; 14 — пружина; 15 - крышка; 16 — болт; 17 ~ планка

В случае разборки тормоза валик 9 перед установкой рычага 18 должен быть повернут против часовой стрелки до упора рычага 10 в стенку корпуса 16. При установке рычага на валик расстояние Б от оси болта 14 до нижней плоскости рычага должно составлять 15—20 мм.

Обгонная муфта работает следующим образом. В процессе намотки троса на барабан лебедки при заторможенном барабане 23 (см. рис. 71) сухарики проскакивают по зубьям венца 19 (см. рис. 72). При выключении муфты сцепления барабан лебедки под действием тяги на тросе стремится повернуть привод в обратную сторону. В этом случае сухарики под действием пружин упираются в зубья венца заторможенного барабана и тормозят лебедку.

Привалочные поверхности всех крышек, рукава и поддона раздаточной коробки уплотнены прокладками.

Заливка масла в раздаточную коробку производится через горловину, закрываемую сапуном 14. Уровень масла контролируется маслоизмерителем 15. Сливается масло из поддона через отверстие, закрываемое магнитной пробкой 23.

Раздаточная коробка и лебедка составляют единый кинематический и сборочный узел, поэтому замену масла в раздаточной коробке, редукторе и барабане лебедки производите одновременно. Порядок замены масла изложен в разделе «Лебедка».

Регулировка тормоза лебедки

Регулировку тормоза лебедки производите при появлении сползания воза со щита и увеличении хода рычага управления тормозом более 300 мм. Тормоз регулируйте в следующем порядке:

1. Отсоедините тягу 4 (см. рис. 90) от рычага промежуточного вала управления.

2. Вращением регулировочной гайки 4 (рис. 74) при периодическом нажатии на рычаг 18 добейтесь, чтобы при затянутой на барабане тормозной ленте рычаг 18 занял горизонтальное положение. При этом гребни регулировочной гайки 4 должны быть в прорезях сегментной шайбы 5.

3. Расконтрите и заверните установочные винты 7 и 8 до соприкосновения с затянутой тормозной лентой, затем отверните их на 1/3 оборота и законтрите гайками.

4. Соедините тягу 4 (см. рис. 90) с рычагом промежуточного вала управления лебедкой.

5. Проверьте регулировку тормоза на работающем тракторе. Правильно отрегулированный тормоз должен надежно удерживать пакет деревьев на щите.
