РАБОЧЕЕ ОБОРУДОВАНИЕ ТРАКТОРА ТТ-4

В комплекс рабочего оборудования входят раздаточная коробка, лебедка и погрузочное устройство с гидроприводом. Раздаточная коробка и лебедка составляют единый кинематический и сборочный узел, который лапами корпусов лебедки крепят к лонжеронам рамы трактора.

Раздаточная коробка трактора ТТ-4

Раздаточная коробка механическая, двухскоростная, реверсивная. Первая передача обеспечивает на лебедке усилие до 12000 кгс и предназначена для выполнения лесозаготовительных работ о тросом диаметром 25 мм. Вторая передача обеспечивает усилие на лебедке до 9000 кгс и используется на трелевке леса с тросом диаметром 22 мм.

Раздаточная коробка закреплена на редукторе лебедки. Первичный вал 30 (рис. 71) вращается на двух шариковых подшипниках 32, установленных в крышках 31 и 41. На шлицевых концах вала установлены вилки карданных валов. Вилка 29 установлена на валу свободно, вилка 40 закреплена на валу конусной втулкой 36 и гайкой со стопорной пластиной 37. Ступицы вилок уплотнены каркасными сальниками и войлочными кольцами.

На Шлицах первичного вала установлена шестерня первой и второй передач, зубчатые венцы которой могут входить в зацепление с венцами блок-шестерни 42. Перемещение шестерни производится вилкой, установленной на валике 34 при помощи рычага 9 (рис. 72). Рычаг может быть зафиксирован в двух положениях, в которых удерживается фиксатором 12, входящим в отверстие кронштейна 10, закрепленного на крышке 4.

Блок-шестерня 42 (рис. 71) вращается на двух шариковых подшипниках, которые установлены на оси 28, закрепленной на корпусе планкой 44. Между подшипниками установлена распорная втулка. Концы оси уплотнены резиновыми кольцами 27 и 43.

На второй оси, закрепленной в корпусе, на двух шариковых подшипниках установлена промежуточная двухвенцовая шестерня заднего хода (на рис. 71 не показана). Установка ее на оси аналогична установке блок-шестерни 42.

Вал 1, передающий крутящий момент от раздаточной коробки редуктору лебедки, вращается на роликовом 48 и шариковом 7 подшипниках. Роликовый подшипник установлен в рукаве 47 и закреплен на валу и в рукаве стопорными кольцами 2 и 3. Шариковый подшипник установлен в стакане 24 и закреплен на кронштейне 11 тормозного барабана и в стакане стопорными кольцами 5 и 6. Стакан уплотнен резиновым кольцом 25. Маслоотражательная шайба 9 способствует накоплению масла в подшипнике. Излишек масла по канавке Г стекает в поддон. Рукав обеспечивает центрирование корпуса раздаточной коробки в нижнем корпусе

редуктора лебедки. Перетекание масла из редуктора лебедки в раздаточную коробку предотвращается каркасным сальником 46.

На шлицах вала установлена подвижная шестерня 4 реверсивного привода лебедки. Перемещение шестерни производится вилкой 5 (рис. 73), которая закреплена на валике 7, расположенном в поддоне 2 раздаточной коробки. В установленном положении валик удерживается шариком 3. Валик уплотнен резиновым кольцом 6.

На рис. 72 показана раздаточная коробка без привода гидронасосов. По заказу потребителя раздаточная коробка может комплектоваться специальным поддоном (см. рис. 72) с валом 13

(см. рис. 73) и шестерней 11 для привода гидронасосов. Вал установлен на шарикоподшипниках 12, шестерня находится в постоянном зацеплении с большим венцом блока шестерен.

Гидронасосы крепят к кронштейнам 9, при этом валы насосов устанавливают в шлицевые отверстия вала 13.

На конце вала 1 в кронштейне 8 (см. рис. 71), закрытом крышкой 20, смонтирован тормоз лебедки с обгонной муфтой. Тормозной барабан 23 с закрепленным в нем зубчатым венцом 19 (см. рис 72) обгонной муфты свободно установлен на кронштейне 11 (см. рис. 71). С кронштейном соединены корпус сальника 21, ведущее кольцо 14 обгонной муфты, на шлицах которого установлен корпус сухариков 12 и прижим 13. В пазах корпуса 12 свободно установлены сухарики 20 (см. рис. 72), отжимаемые пружинами 21 к зубчатому венцу 19. От выпадания из корпуса 12 сухарики удерживаются прижимом 13 (см. рис. 71) и корпусом сальника 21. Между буртом хвостовика вала и прижимом установлены регулировочные прокладки 18 и уплотнительное кольцо 16. Вал притягивают к прижиму ганкой 17. Торец ведущего кольца уплотнен прокладкой 15, ступица барабана — каркасными сальниками 10. Смазка ступицы барабана производится через отверстие в кронштейне 11.

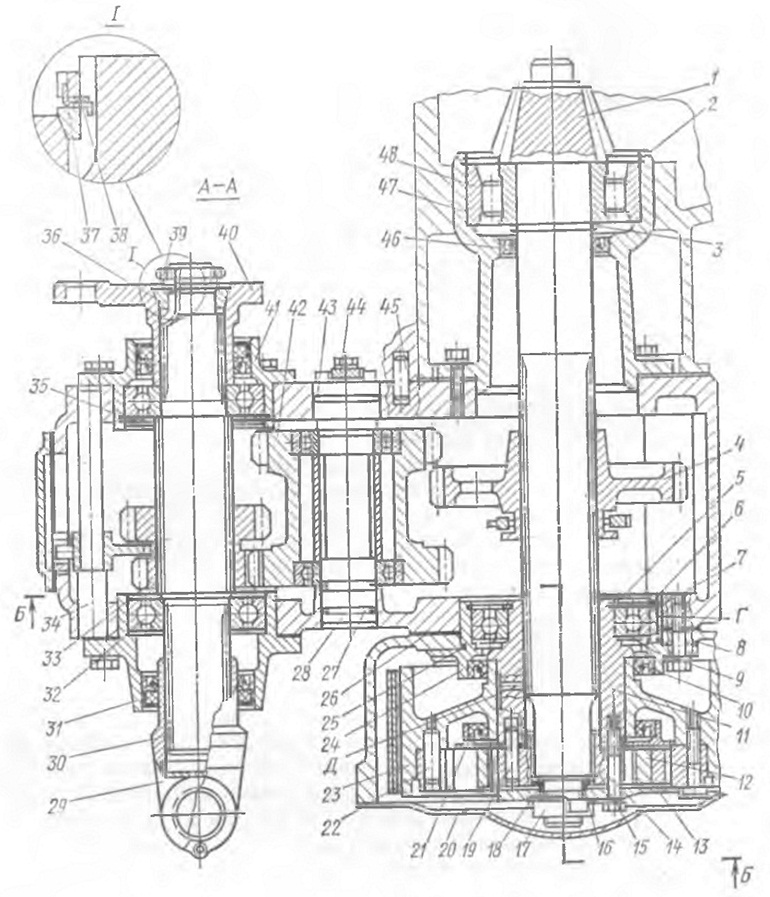

Рис. 71, Раздаточная коробка:
1— вал; 2, 3, 5, 6, 35 — стопорные кольца; 4 — шестерня привода лебедки; 7, 32 —. шариковые подшипники; 8 — кронштейн тормоза; 9 — маслоотражательная шайба; 10, 46 — каркасные сальники: 11 — кронштейн барабана; 12 — корпус сухариков;
13 — прижим; 14 — ведущее кольцо; 15, 26 — прокладки; 16 — уплотнительное кольцо; 18 — регулировочные прокладки; 17, 39 — гайки; 19, 22, 45 — штифты; 20, 31, 41 — крышки; 21 — корпус сальника; 23 — тормозной барабан; 24 — стакан; 25, 27 43 —
уплотнительные кольца; 28 — ось; 29 — скользящая вилка; 30 — первичный вал; 33 — подвижная шестерня; 34 — валик; 36 — конусная втулка; 37 38 — шайбы; 40 - вилка;
42 — блок шестерен; 44 — планка; 47 — рукав; 48 — роликовый подшипник; Р — масло-
сточная канавка; Д - смазочное отверстие

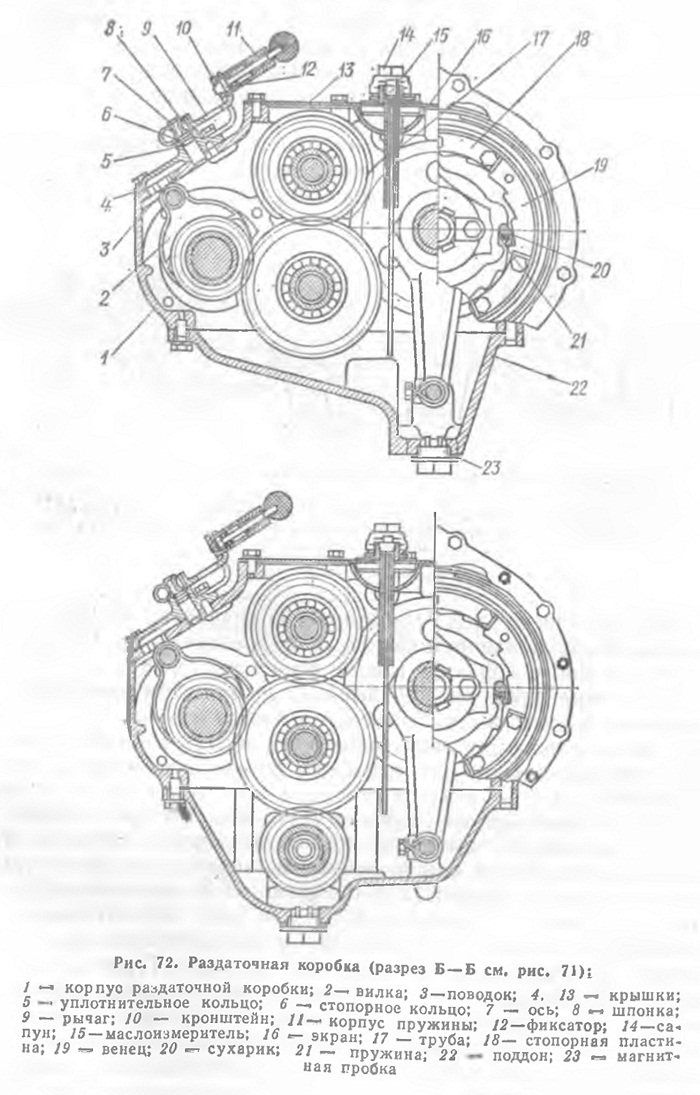

Рис. 72. Раздаточная коробка (разрез Б —Б см, рис. 71)

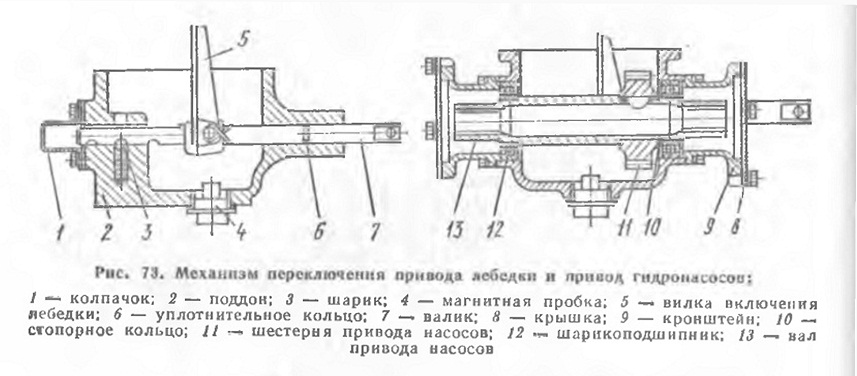

Рис .73 Механизм переключения привода лебедки и привод гидронасоса;
