13.2. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ЯЗЫЧКОВЫХ ИГЛ

Назначение и конструктивные особенности язычковых игл. Одной из характерных деталей трикотажной машины является вязальная игла, являющаяся основным элементом петлеобразующего узла машины. По конструкции вязальные иглы разделяют на язычковые, двухголовочные, крючковые и составные. Наиболее массовые и сложные в изготовлении — язычковые иглы. Язычковая игла постоянно соприкасается с нитью и, осуществляя процесс петлеобразования, испытывает разнохарактерное воздействие: удары о клинья вязальных систем, изгибающие усилия при снятии петель, усилия натяжения нити. Например, в четырехсистемном чулочном автомате при вращении цилиндра с частотой 460 мин-1 путь одной иглы в сутки составляет 42 км; при этом образуется более 2,6 млн. петель; подвижный элемент иглы—язычок— открывается и закрывается более 30 раз в секунду.

В качестве примера на рис. 13.8 показана язычковая игла 34-го класса, представляющая собой гибкий стержень сложной формы толщиной 0,34 мм, длиной 71 мм. На верхней поверхности иглы имеется продольный паз шириной 0,11 мм, в котором на оси свободно качается язычок; на другом конце иглы имеется выступ, называемый пяткой, служащий для перемещения иглы в пазу вязальной машины.

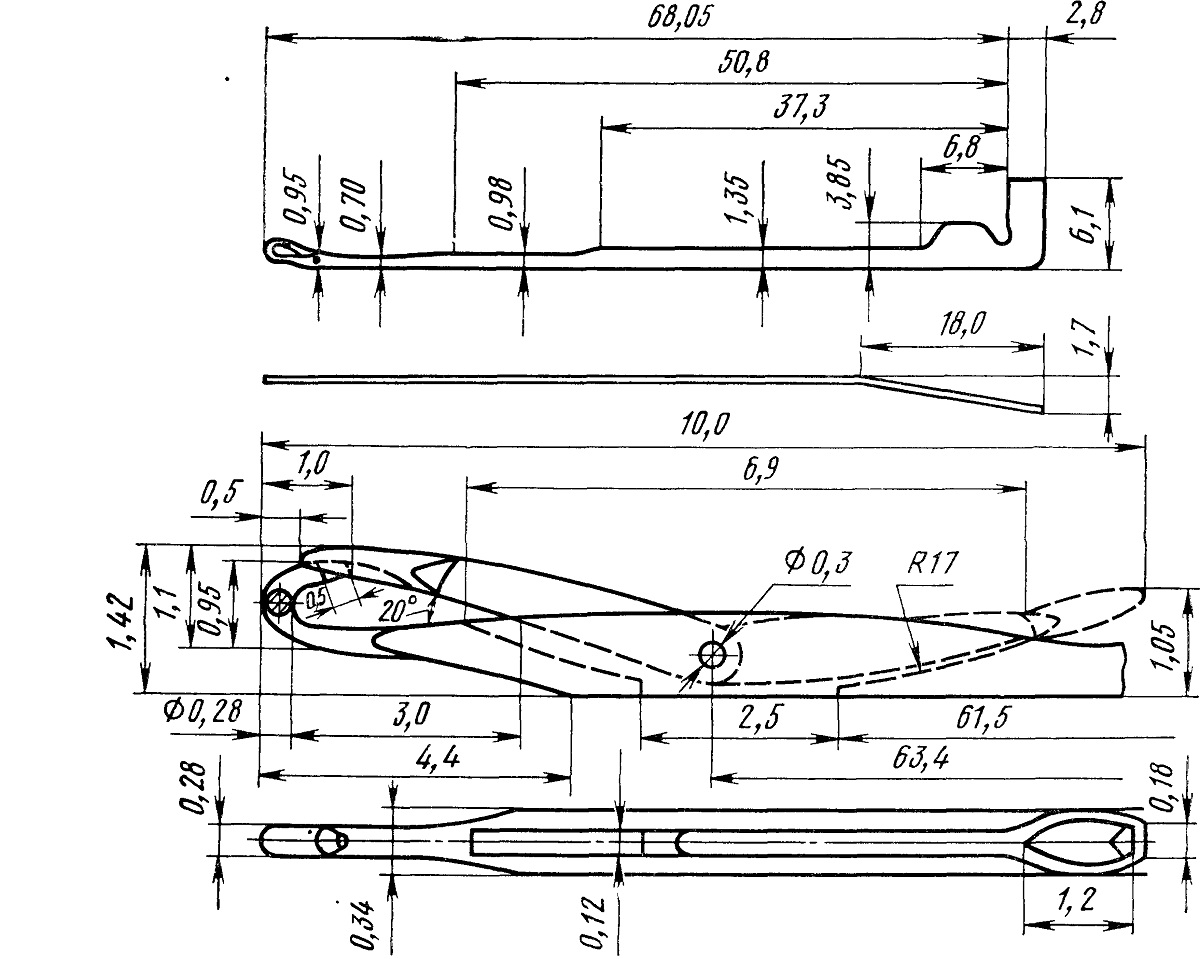

Рис. 13.8. Язычковая трикотажная игла
