12.10. СБОРКА ТКАЦКИХ
СТАНКОВ
Сборка бруса батана ткацкого станка СТБ
Сборку бруса батана (рис. 12.17) выполняют в
такой последовательности. Сначала для сборки комплектуют детали согласно
комплектовочной ведомости. Скомплектованные детали промывают и
протирают. Промывка производится с применением промывочных жидкостей, в
частности керосина, водных растворов щелочей. В последнее время для
промывки деталей применяют ультразвуковые установки.
Перед сборкой крепежные детали смазывают солидолом. Базовой деталью
является брус батана.
Сборка бруса батана заключается в следующем.
1. В брус батана ввертывают винты 7 берда как одно целое с плоскостью
паза бруса батана.
2. Устанавливают на плоскость бруса батана нижнюю 12 и верхнюю 11
пружины и закрепляют винтом 5, предварительно установив шайбы 4 и 5.
3. Устанавливают на брус батана обойму 2, совмещают отверстия и
ввертывают два винта 9.
4. На брус 7 батана устанавливают обойму 1, совмещают отверстия,
ввертывают три винта 11.
5. Устанавливают в обоймы 2 по четыре зуба, а в обоймы 1 по шесть зубьев
8 между верхней 11 и нижней 12 пружинами.
6. Выставляют крайние зубья 10 с левого конца бруса батана в размер
51,754=0,25 мм от нижней плоскости бруса до центра шаблона.
7. Выставляют зубья 8 на положение профилей по свободному перемещению
калибра в направляющей гребенки бруса батана.
На шестой и седьмой операциях применяют специальные калибры-шаблоны.
После тщательной проверки установки зубьев по профилю окончательно
закрепляют все винты.

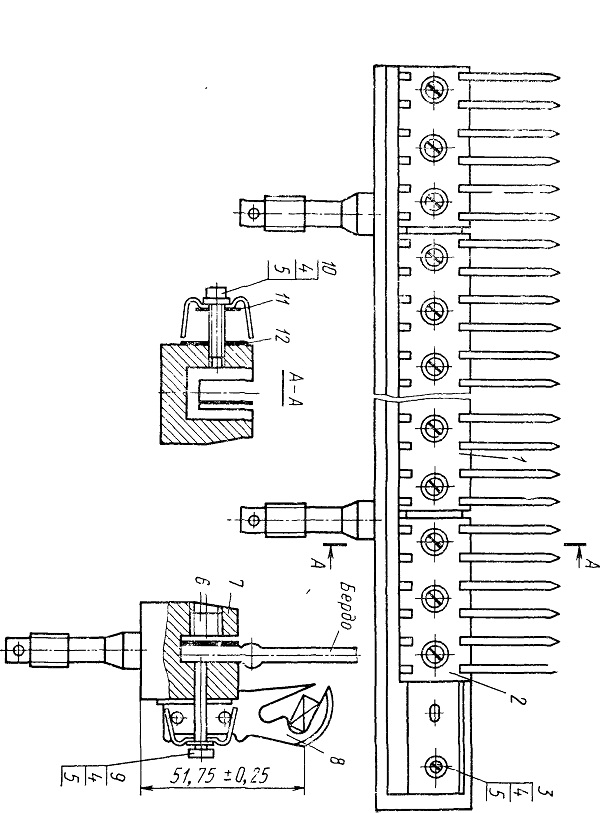

Рис. 12.17. Брус батана в сборе ткацкого станка СТБ
