ГЛАВА 13. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ
ДЕТАЛЕЙ ТРИКОТАЖНЫХ МАШИН
13.1. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ ИГОЛЬНИЦ
Назначение и конструктивные особенности игольниц
Одной из характерных деталей трикотажных машин является игольница (рис.
13.1), представляющая собой пластину длиной около 1 м, шириной 0,112 м и
толщиной 0,01 м, прорезанную продольными и поперечными пазами. По
поперечным пазам перемещаются иглы, формирующие полотно. Наряду с
трикотажными иглами игольница образует важнейший узел трикотажной
машины, от точности и качества изготовления которого во многом зависит
качество выпускаемой продукции.
Эксплуатационные свойства игольниц определяются точностью шага, ширины и
глубины поперечных пазов, микрогеометрией рабочих поверхностей отбойных
гребней и поперечных пазов, износостойкостью этих поверхностей и
допустимым короблением игольниц.
Технические требования на изготовление игольниц. К игольницам
предъявляются следующие требования: отклонение от параллельности верхних
и нижних плоскостей не более 0,1 мм; шероховатость рабочих поверхностей
отбойных гребней и поперечных пазов Ra=1,25 мкм; выступы игольных
дорожек должны иметь твердость HRC 45—50 на высоте 2 мм и на ширине
35—40 мм.
Материал и заготовка для игольниц. В качестве материала для
игольниц используется сталь 50Г (ГОСТ 1050—74). Допускается замена стали
50Г на сталь 45 (ГОСТ 1050—74). Твердость игольных дорожек в этом случае
HRC 40—50. В качестве заготовок для игольниц применяется прокатная
полосовая сталь 12x120 мм (ГОСТ 103—76).

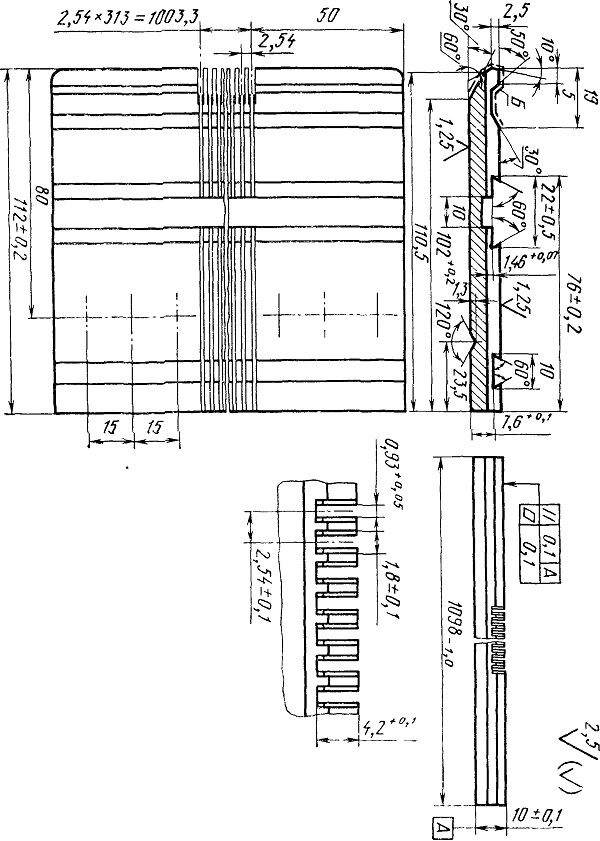

Рис. 13.1. Игольница трикотажной плосковязальной
машины
