12.9. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ КОРПУСА КОМПРЕССОРА ТКАЦКОГО СТАНКА АТПР
Изготовление корпуса компрессора ткацкого станка АТПР
Технологический маршрут механической
обработки корпуса приведен в табл. 12.3.
Первая операция — фрезерование плоскости крепления и обработки базовых
отверстий диаметром 11ОН8 и диаметром 12Н11. Для осуществления данной
операции применяют фрезерно-расточный станок ВФ654РФЗ с программным
управлением. Он имеет восьмипозиционную шпиндельную головку.
При фрезеровании плоскости крепления размером 278 мм и шероховатостью
поверхности Rа=10 мкм используют торцовую фрезу, оснащенную
быстросменными многогранными пластинками из твердого сплава. Режим
резания: глубина резания t=3 мм; скорость резания v=l04 м/мин; подача S=0,62
мм/об. На этой операции окончательно обрабатывают отверстие диаметром
110Н8. Для выполнения данного перехода применяют борштангу с двумя
резцами, один резец для черновой, а другой для чистовой обработки. Режим
резания назначают исходя из условий работы резца для чистовой обработки.
Отверстие диаметром 12Н11 обрабатывают комбинированным
сверлом диаметром 5 и 12 мм, режим резания назначают с учетом большого
диаметра сверла.
Вторая операция — одновременное фрезерование трех тумб на
продольно-фрезерном станке 6606, имеющем две горизонтальные шпиндельные
бабки и одну вертикальную. Базирование компрессора осуществляется по
технологическим базам, обработанным на первой операции.
Третья операция — растачивание двух соосных взаимно перпендикулярных
отверстий на горизонтально-расточном станке 2А620Ф2 с ЧПУ. На этом
станке можно сверлить, зенкеровать, растачивать и развертывать точные
отверстия, фрезеровать плоскости по заданной программе, а также нарезать
резьбу. Допуск соосности составляет 0,05—0,07 мм. С помощью этих станков
производят фрезерование по восьмиугольному контуру и обработку с
круговой подачей стола. Отверстия на этой операции обрабатываются, как и
на первой операции, с применением двухрезцовой борштанги. После
обработки отверстия 01ООН8 резец быстро отводится в исходное положение,
деталь поворачивается на угол 90° и обрабатывается отверстие диаметром
1О4Н8.
Четвертая операция — сверление и цекование отверстия на сверлильном
станке комбинированным инструментом сверло — цековка.
Пятая операция — сверление отверстий под резьбу на агрегатно-сверлильном
станке, кроме отверстий с координатами 42 и
20 мм. При сверлении отверстий диаметром 8,5 мм
скорость должна быть лимитирована. Наибольшая длина сверления 20 мм.
Шестая операция — нарезание резьбы на агрегатно-сверлильном станке с
помощью многошпиндельной головки, в которой установлены метчики для
нарезания резьбы.
Седьмая операция — сверление четырех крепежных отверстий под резьбу на
радиально-сверлильном станке.
Восьмая операция — нарезание резьбы в четырех отверстиях.
На рис. 12.15 показано фрезерное приспособление, применяемое на второй
операции при обработке трех плоскостей. Деталь в приспособлении
устанавливают по основной базирующей поверхности. В данном случае
используют короткий цилиндрический палец с буртом и ромбический короткий
палец, которые лишают деталь шести степеней свободы. Деталь крепят в
нескольких точках при помощи гидроцилиндров и Г-образных прихватов.
Прихваты прижимают корпус компрессора к опорной поверхности. Для
обеспечения жесткости в приспособлении установлена
самоустанавли-вающаяся опора, которая также воспринимает усилие от
гидроцилиндра, только с другой стороны.
На корпусе приспособления закреплены установочные и зажимные устройства.
Для ориентации приспособления в Т-образные пазы устанавливают пальцы,
которые необходимы для того, чтобы продольная подача стола
продольно-фрезерного станка была строго параллельна торцовым
поверхностям фрез, установленных в горизонтальных шпинделях станка.

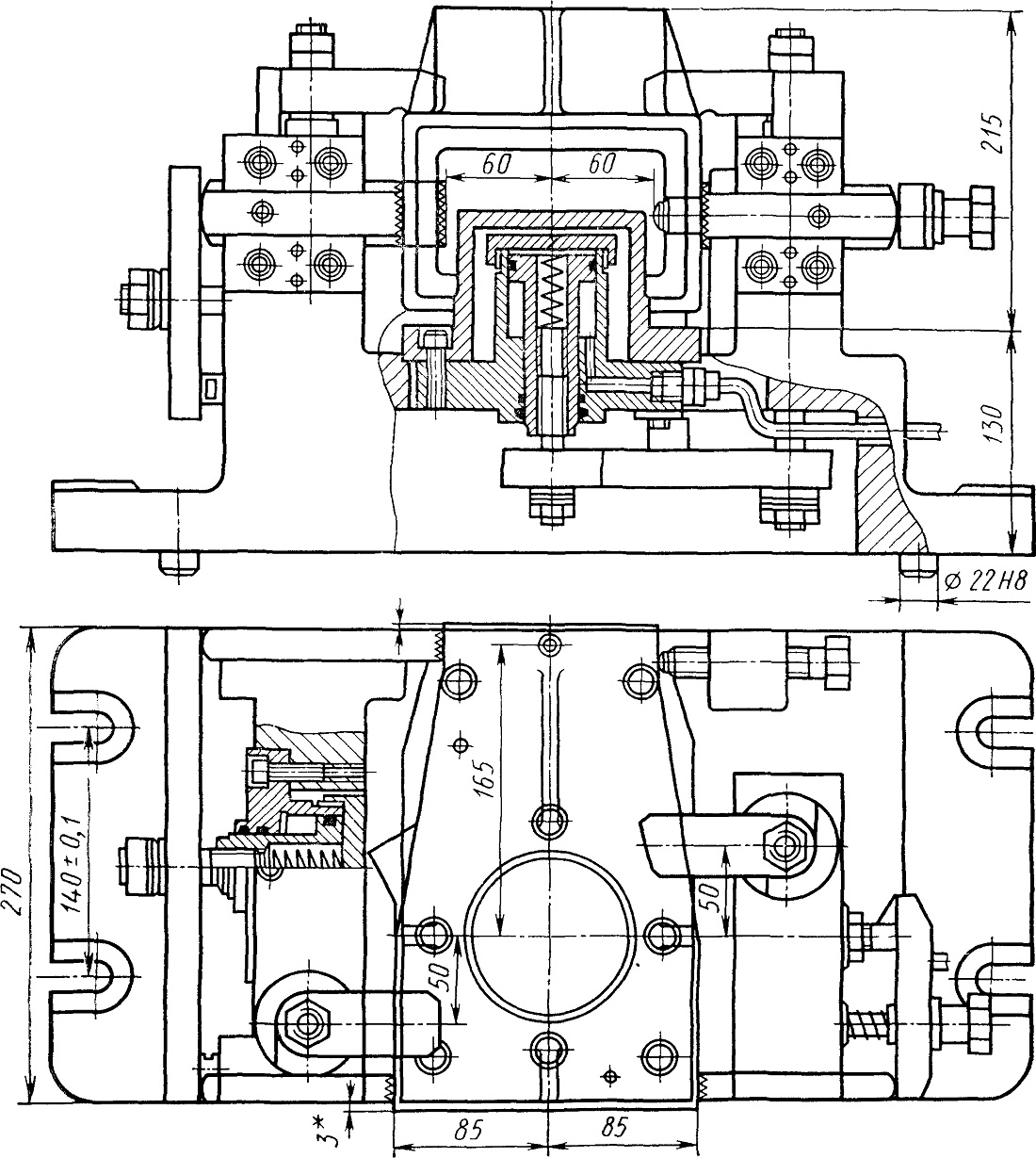

Рис. 12.15. Приспособление для фрезерования плоскостей корпуса компрессора

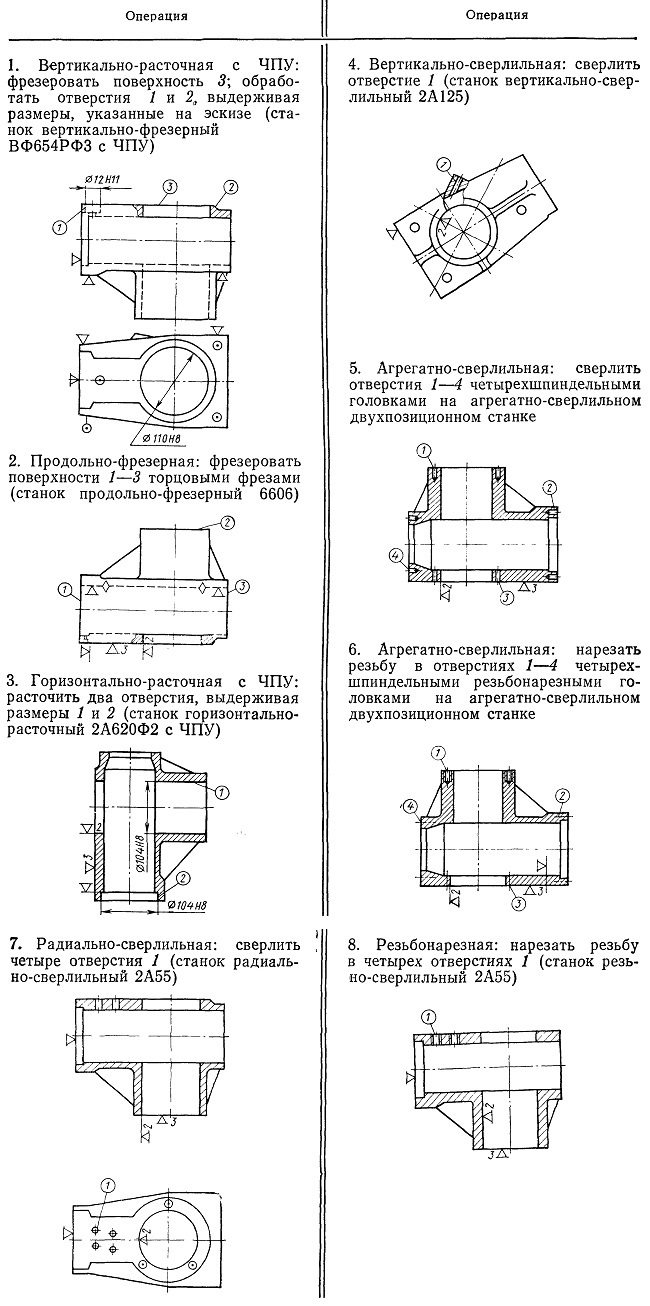

Таблица 12.3. Технологический маршрут механической обработки корпуса компрессора ткацкого станка АТПР
