13.1. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ ИГОЛЬНИЦ







Контроль глубины пазов игольниц





 Контроль пазов можно осуществлять после фрезерования жесткими предельными калибрами. В случае обнаружения исправимого брака осуществляется доводка глубины соответствующего паза до допустимого значения спиливанием поверхности А (см. рис. 13.1). Опыт показывает, что на контроль ширины и глубины пазов игольницы после выполнения одного прохода затрачивается 5—6 мин. Контроль проводится через цикл (один проход), значит, для игольниц 10-го класса,
имеющих 18 циклов (проходов фрезерования), на проведение контроля будет затрачено около 45 мин.

Исследования, проведенные в МТИ им. А. Н. Косыгина, по измерению глубины пазов игольниц, показали значительное рассеяние размеров. На рис. 13.6 приведена точечная диаграмма изменения размеров глубины пазов в порядке их измерения по ширине игольницы. Из диаграммы следует, что технологический процесс фрезерования не является стабильным, причем в значительной степени нестабильность можно объяснить различным износом фрез и соответственно их стойкостью.


Измерение глубины пазов игольницы осуществлялось по схеме, приведенной на рис. 13.7. Измерялись поверхности А и Б игольницы 1 с помощью индикатора 2, закрепленного на стойке 3, которая размещена на плите 4. Глубину паза определяли как разность двух измерений.

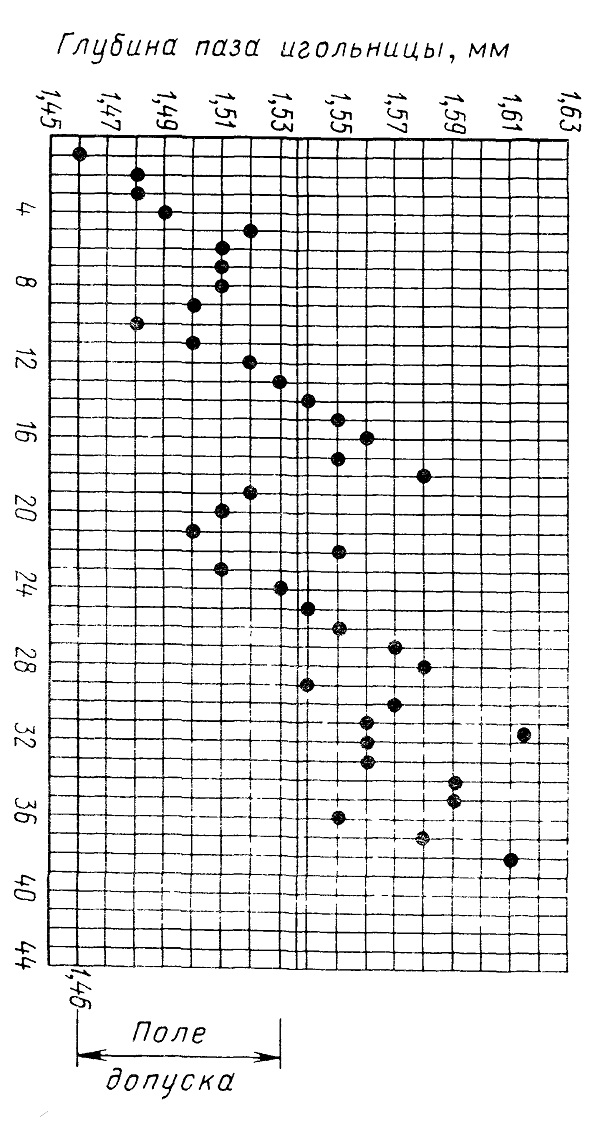

Рис. 13.6. Точечная диаграмма изменения размеров глубины пазов

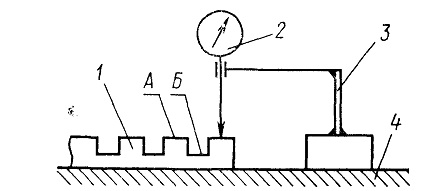

Рис. 13.7. Схема измерения глубины паза:
1 — игольница; 2 — индикатор; 3 — стойка; 4 — плита
