КУЗНЕЧНЫЕ МЕХА И ВЕНТИЛЯТОРЫ

Кузнечные меха

Кузнечные меха благодаря простоте их устройства, изготовления и управления получили широкое распространение в колхозных кузницах. Наиболее удобны клинчатые меха двойного действия (рис. 29). Две доски, расположенные сверху и снизу мехов и срезанные с боков на конус, шарнирами 7 прикреплены к коробке 8. Третья доска, находящаяся между верхней и нижней, укреплена неподвижно узким концом в коробке, а широким — на стойке высотой 500—600 мм, врытой в земляной пол кузницы. Верхняя доска наглухо соединена со средней с боков и с торцовой части кожей (или брезентом), образующей, как на гармошке, глубокие складки.

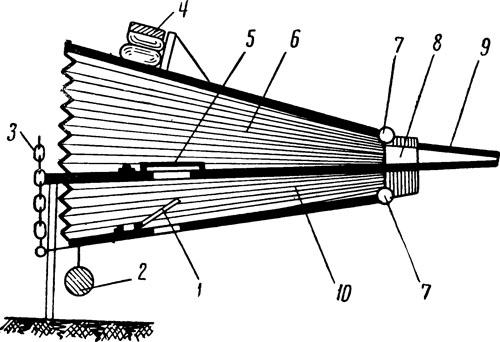

Рис. 29. Кузнечные меха

Таким образом, между верхней и средней досками создается непроницаемый верхний мешок 6, откуда воздух может выходить только по трубке 9 через сопло в горновое гнездо. Подобно этому нижняя доска со средней образует нижний мешок 10, в который воздух .поступает из кузницы через наружный клапан 1 и передается из этого мешка в верхний мешок через внутренний клапан 5.

Рабочий процесс мехов несложен: рычагом и цепью 3 нижняя доска поднимается, клапан 1 закрывается, и поэтому воздух открывает клапан 5 и перемещается в верхний мешок. При опускании рычага нижняя доска под действием груза 2 также опускается, клапан 1 открывается, верхняя доска под действием

верхнего груза 4 будет тоже опускаться. Клапан 5 закрывается, и воздух, заключенный в верхнем мешке, будет вытесняться через трубку 9 в горновое гнездо.
