ИЗМЕРЕНИЕ И КОНТРОЛЬ ТЕМПЕРАТУРЫ НАГРЕВА МЕТАЛЛА

Температура нагрева металла имеет первостепенное значение для ковки. Недогретую сталь, так же как и перегретую, нельзя ковать. Поэтому для качественного нагрева стали необходимо поддерживать температуру в печи или горне такой, чтобы она обеспечивала ровную ковочную температуру для данной марки стали.

Существует два основных способа измерения температуры печи, а также температуры нагреваемого металла — на глаз (по цветам каления) и с помощью специальных приборов — пирометров.

Определение температуры по цветам каления. Этот способ применяется главным образом при нагревании стали в горнах. Кузнец вынимает нагреваемую заготовку из горна и судя по цвету, который она приняла вследствие нагрева, определяет температуру нагрева ее в градусах. В табл. 13 показано соответствие цветов нагретой заготовки температурам в градусах Цельсия.

Точность определения температуры нагрева по этим цветам зависит от освещения кузницы, погоды, опыта и зрения кузнеца и других данных. Поэтому указанным способом можно только приближенно определять температуру нагрева стали.

Определение температуры с помощью пирометров. Этим способом можно более точно определять как температуру в печах, так и температуру нагреваемой заготовки. Различают несколько видов пирометров, из которых наиболее употребительными являются термоэлектрический и оптический.

Термоэлектрический пирометр (рис. 36, а, б) применяется для измерения температуры печи. Он состоит из двух частей--* термопары 1 и гальванометра 2, соединенных между собой проводами 7 длиной до четырех метров. Термопара через отверстие вводится непосредственно в печь и подвергается воздействию горячих газов, а гальванометр показывает температуру печи в градусах. Термопара представляет собой две тонкие проволочки 4, изготовленные из разнородных металлов и спаянные в точке 3. Свободные концы проволочек с помощью зажимов 8 электрически соединены с гальванометром. Вследствие того, что проволочки изготовлены из разнородных металлов, при нагреве в месте спая возникает электрический ток, который по проводам

передается в гальванометр и вызывает движение стрелки на градуированной шкале. Чем выше температура печи, тем сильнее ток и тем больше стрелка отклоняется вправо.

Для предохранения от механических повреждений термопара заключена в кожух 5, а для предохранения от соприкосновения

проволок между собой каждая из них заключена в фарфоровую или кварцевую трубку 6. Усовершенствованные конструкции термоэлектрических пирометров снабжены самопишущими приборами, которые вычерчивают на сетке кривую колебания температуры печи.

Определение температуры с помощью оптического пирометра. Оптический пирометр (рис. 36, в, г) применяется для определения температуры нагреваемой заготовки или поковки. Он состоит из зрительной трубы 4, окуляра 5, объектива 1, красного стекла 2, электрической лампочки 3, реостата 7, регулирующего силу накала нити лампочки, гальванометра 6, показывающего температуру нагреваемого металла в градусах, и аккумулятора 8, питающего током лампочку. Процесс измерения температуры протекает в следующей последовательности. Зрительная труба 4 нацеливается на раскаленный металл, лучи от которого проникают через красное стекло 2 и создают красный фон, яркость которого зависит от температуры раскаленного металла. На этом красном фоне резко выделяется нить лампочки в том случае, когда температура ее накала ниже температуры раскаленного металла и сливается в один цвет в том случае, когда температура накала нити лампочки и металла одинакова. Для определения температуры металла следует реостатом 7 отрегулировать силу накала нити лампочки до такого состояния, чтобы она не выделялась на красном фоне. Температура, показанная в этот момент на шкале гальванометра, и будет температурой раскаленного металла. На рис. 36, д представлены три возможных показания пирометра: I — температура накала нити лампочки почти одинакова с температурой нагрева металла; II — температуры одинаковы; III — температура металла выше температуры накала нити.

Оптическим пирометром можно измерять температуру от 700 до 1500°.

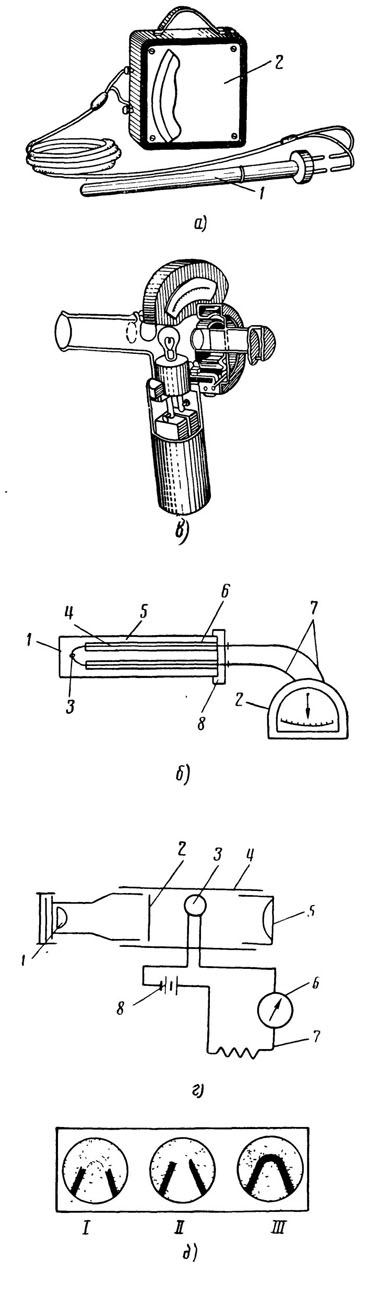

Рис. 36. Пирометры: а, б — термоэлектрический (общий вид и схема); в, г, д — оптический (общий вид, схема и три возможных показания
пирометра)

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Как определить по внешним признакам излишек или недостаток подаваемого в печь или горн воздуха?

2. Какое топливо является наиболее подходящим для колхозной кузницы и почему?

3. Какова температура начала ковки для стали и цветных металлов?

4. Как определяется время, потребное на нагрев в печи заготовки из углеродистой стали до ковочной температуры?

5. Как устроен кузнечный горн?

6. Как устроены меха и вентилятор для подачи воздуха в кузнечный горн?

7. Расскажите об устройстве кузнечной печи, работающей на жидком топливе.

8. Как производится нагрев металла электрическим током?

9. Какие приборы применяются для измерения и контроля температуры в печи и нагреваемого металла?
