ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ МАШИННОЙ КОВКЕ



В условиях колхозной кузницы наиболее подходящими приспособлениями для поворотов (кантования) тяжелых поковок при машинной ковке являются воротяжки и кузнечные патроны.

Воротяжка (рис. 38, а) представляет собой две стальные пластины, каждая с двумя рукоятками, оттянутыми от концов пластин. Пластины накладываются на заготовку, как показано на рисунке, и стягиваются болтами. Двое рабочих за рукоятки поворачивают заготовку в нужном направлении.

Кузнечный патрон (рис. 38, б) широко применяется для посадки заготовок в печь, выгрузки, подачи под молот и поворотов под молотом. Он состоит из цилиндрической головки 2 с зажимными болтами 1 и длинного конца 4, на котором имеется ру-

коятка 3 для вращения эаготовки. Заготовка 7 одним концом крепится в головке и зажимается болтами. Применение кузнечного патрона значительно облегчает труд кузнецов и повышает его производительность. В большинстве случаев при ковке тяжелых заготовок патрон поворачивается вместе с зажатой в нем

заготовкой на кольце 6. Кольцо 6 подвешено к прочной цепи 5 с блоком, укрепленным на двутавровой балке, уложенной концами на стойки у стен кузницы.

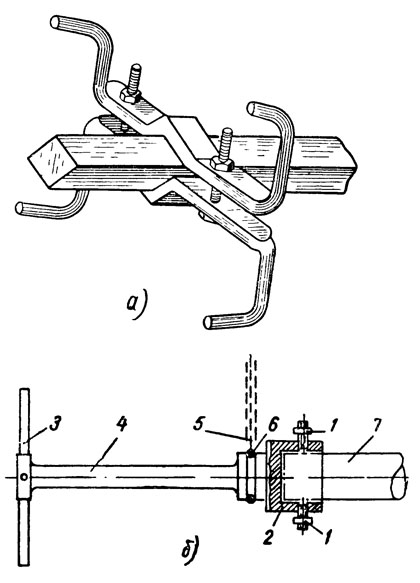

Рис. 38. Инструменты и приспособления, применяемые при машинной ковке:
а — воротяжка, б — кузнечный патрон
