КУЗНЕЧНЫЕ МЕХА И ВЕНТИЛЯТОРЫ

Вентиляторы для кузнечных горнов

 Для подачи воздуха в горновое гнездо применяются также небольшие центробежные вентиляторы. Они просты по устройству, обеспечивают равномерное дутье, могут приводиться в действие электродвигателем (через редуктор), а также рукой или ногой кузнеца. Вентилятор состоит из кожуха, напоминающего по форме улитку (рис. 30, а), в котором вращается рабочий валик 1 с насаженными на нем изогнутыми лопастями 2 (рис. 30, б). При вращении валика слева направо воздух, заключенный в кожухе 3, лопастями вытесняется в трубу 4 вентилятора и по трубопроводу передается в горновое гнездо.

Воздух вытесняется из кожуха непрерывно и равномерно, так как на место вытесненного в разреженное пространство кожуха через несколько отверстий в нем поступает из кузницы

наружный воздух. Количество поступающего из вентилятора воздуха и степень его сжатия зависят от скорости вращения лопастей. Устройство приводов для вентиляторов .показано на рис. 31. Краткая техническая характеристика центробежного вентилятора № 4 'приведена в табл. 16.

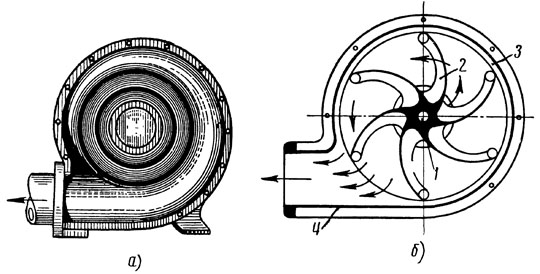

Рис. 30. Центробежный вентилятор для кузнечного горна:
а — общий вид, б — внутреннее устройство

Таблица 16
Техническая характеристика центробежного вентилятора № 4

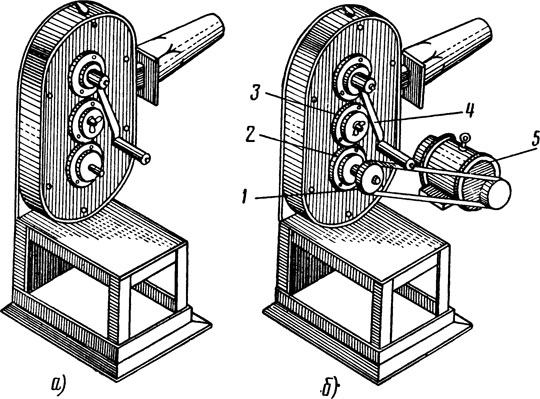

Рис. 31. Приводы вентиляторов: а—ручной, б — от электродвигателя: 1 — шкив с ремнем,
2 — нижняя шестерня, 3 — промежуточная шестерня, 4 — ручка, 5 — электродвигатель
