НАГРЕВАТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ КОВКИ МЕТАЛЛА

Для нагрева металла применяют кузнечные горны и печи. Кузнечные горны отличаются простотой устройства и поэтому имеют наибольшее распространение в колхозных кузницах. Кузнечные печи более совершенны и экономичны, но в колхозных кузницах они применяются сравнительно редко ввиду сложности их устройства.

В колхозных кузницах применяется несколько видов кузнечных горнов: кирпичный, сварной или клепаный, переносный. Все они работают на твердом топливе (древесном или каменном угле) с избыточным количеством воздуха. Кирпичный и сварной горны — стационарные и получают воздух в горновое гнездо методом вдувания от кузнечных мехов или от вентилятора. Переносный горн получает воздух от вентилятора, приводимого в действие ногой кузнеца.

Кирпичный горн на один огонь с подачей воздуха (дутья) от мехов (рис. 27) состоит из кладки, вытяжной трубы 1 с зонтом 2 и мехов 7, приводимых в действие неравноплечим рычагом. Рычаг подвешен к потолку и соединен с мехами цепью 8. Высота кирпичной кладки 700—800 мм, ширина 1000—1100 мм и глубина 1000—1100 мм. Для прочности горн связывается каркасом из уголковой или листовой стали. На поверхности кладки сделаны два углубления: для горнового гнезда 5 и для бака с водой 3. В'низу горна имеется ниша 4 для хранения угля. Горновое гнездо выкладывается из шамотного кирпича и со стороны мехов имеет отверстие — сопло 6, в которое вставляется чугунная или керамическая трубка диаметром 20—90 мм, длиной 200—250 мм. Размеры торцового гнезда принимаются в следующих пределах: глубина 160—200 мм, ширина 200—400 мм, длина 200—400 мм.

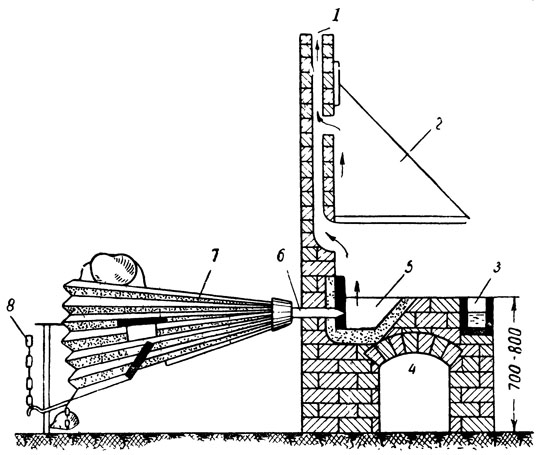

Рис. 27. Кирпичный горн.

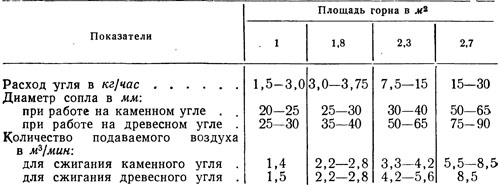

Техническая характеристика кузнечных горнов приведена в табл. 15.

Таблица 15
Техническая характеристика кузнечных горнов

Кирпичные горны с одним горновым гнездом (одноогневые) располагаются в углу кузницы или примыкают к средней части одной из стен кузницы, двухогневые обычно примыкают к сред-

ней части одной из стен кузницы. Для безопасности между стеной кузницы (если она бревенчатая) и стенкой горна оставляют небольшой интервал, засыпаемый землей. Горны с несколькими горновыми гнездами (многоогневые) располагают чаще всего посредине кузницы, а горновые гнезда с общим дутьем от вентилятора—по сторонам горна.

Топливом для кузнечного горна служит каменный уголь (антрацит) или древесный. Древесный уголь доступен, не содержит серы и поэтому не оказывает вредного влияния на «нагреваёмый металл, но он быстро сгорает. Каменный уголь не всегда доступен в колхозных условиях, содержит примесь серы, вредно влияющую на нагреваемый металл, но обладает большой теплотворной способностью. Серый подмосковный каменный уголь совсем не годится для кузнечного горна, так как содержит много серы и опасен, на солнце он самопроизвольно может возгораться.

Сварной или клепаный кузнечный горн (рис. 28, а) может быть изготовлен самим кузнецом из уголковой и листовой стали. Преимущество этого горна перед кирпичным заключается в тому что он более долговечен, может передвигаться, зонт его может устанавливаться на различную высоту в зависимости от интенсивности горения угля.

Переносный кузнечный горн (рис. 28, б) применяется главным образом при выполнении ремонтных работ в поле, вдали от кузницы. На раме 5 горна смонтированы чугунное горновое гнездо 5, вентилятор 4, ножной привод со шкивом (маховиком) 2, педаль 1 и ручка 6 для регулирования подачи воздуха.

Кузнечные горны просты в изготовлении и обслуживании и имеют невысокую стоимость. Однако большой расход топлива, неравномерный нагрев заготовок и невозможность соблюдения неколеблющегося режима нагрева являются их крупными недостатками.
