ВСПОМОГАТЕЛЬНЫЕ ИНСТРУМЕНТЫ, ПРИМЕНЯЕМЫЕ ПРИ МАШИННОЙ КОВКЕ



При машинной ковке применяют такие же клещи, как и при ручной ковке, и такие же вспомогательные инструменты (гладилки, раскатки, пережимки и пр.), но размеры их несколько увеличены, так как машинной ковкой обычно изготовляют более крупные поковки.

Кроме того, при машинной ковке применяют значительное количество специальных инструментов, краткое описание которых приводится ниже.

Топоры. Разрубка и отрубка металла при ковке на молотах



производится кузнечными топорами различной формы — односторонними (со скосом в одну сторону), двусторонними (со скосом в обе стороны), трапецеидальными (для рубки в вырезных бойках), полукруглыми (для рубки и вырубки закругленных концов). Топоры чаще всего изготовляют из стали марки 50 (ГОСТ В1050—41), рабочая часть топоров подвергается термообработке до твердости Rс = 40-45. Ручки топоров нередко изготовляют за одно целое с топором; можно их также приклепывать.



Прошивни (сплошные и пустотелые) применяют для прошивки больших по диаметру и глубоких отверстий. Прошивни изготовляют из углеродистой инструментальной стали марки У7.

Квадраты представляют собой отрезки стали квадратного сечения длиной 150 мм с ручками из прутков диаметром 12—15 мм. Квадраты применяют для отрубки надрубленного топором конца металла, а также в качестве надставок на топор, если высота топора недостаточна для рубки заданной поковки.

Раскатки. Для ускорения вытяжных работ применяют раскатки различных профилей, из которых самой употребительной является раскатка овальная.

Засечки. С помощью засечек на заготовке делаются прожимы, желобки, необходимые для перехода от одного сечения к другому.

Клиновые накладки применяют для отделочных операций при ковке конусных изделий. Одну накладку помещают и удерживают на нижнем бойке молота, а другую — сверху поковки, которая таким образом оказывается зажатой между двумя клиновыми накладками. В этом положении наносится удар бойком по верхней накладке, вследствие чего все неровности на поковке сглаживаются.

Примерные конструктивные размеры наиболее употребительных инструментов для машинной ковки приведены в табл. 18.

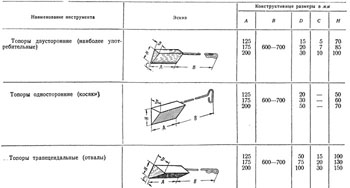

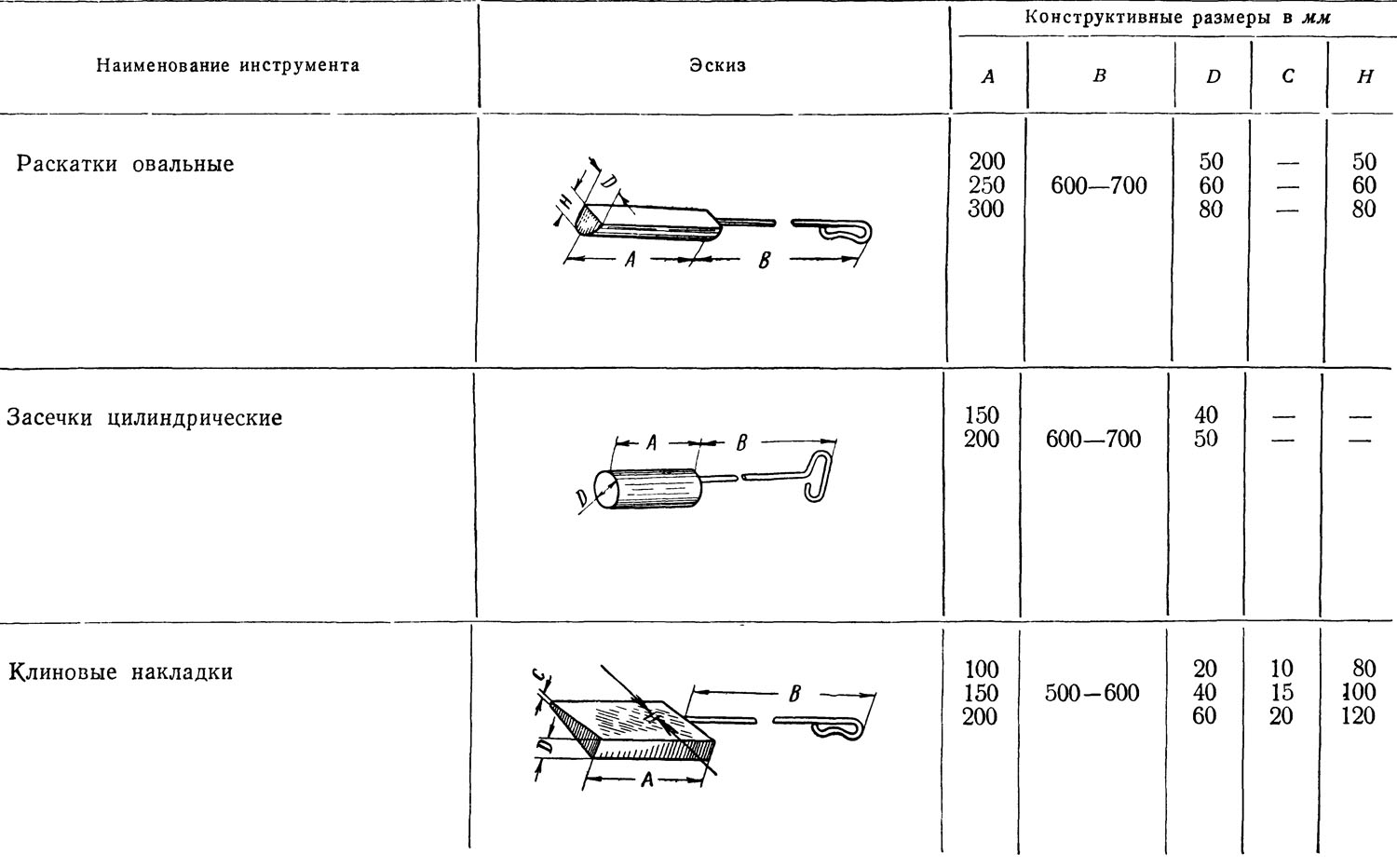

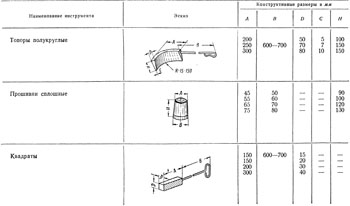

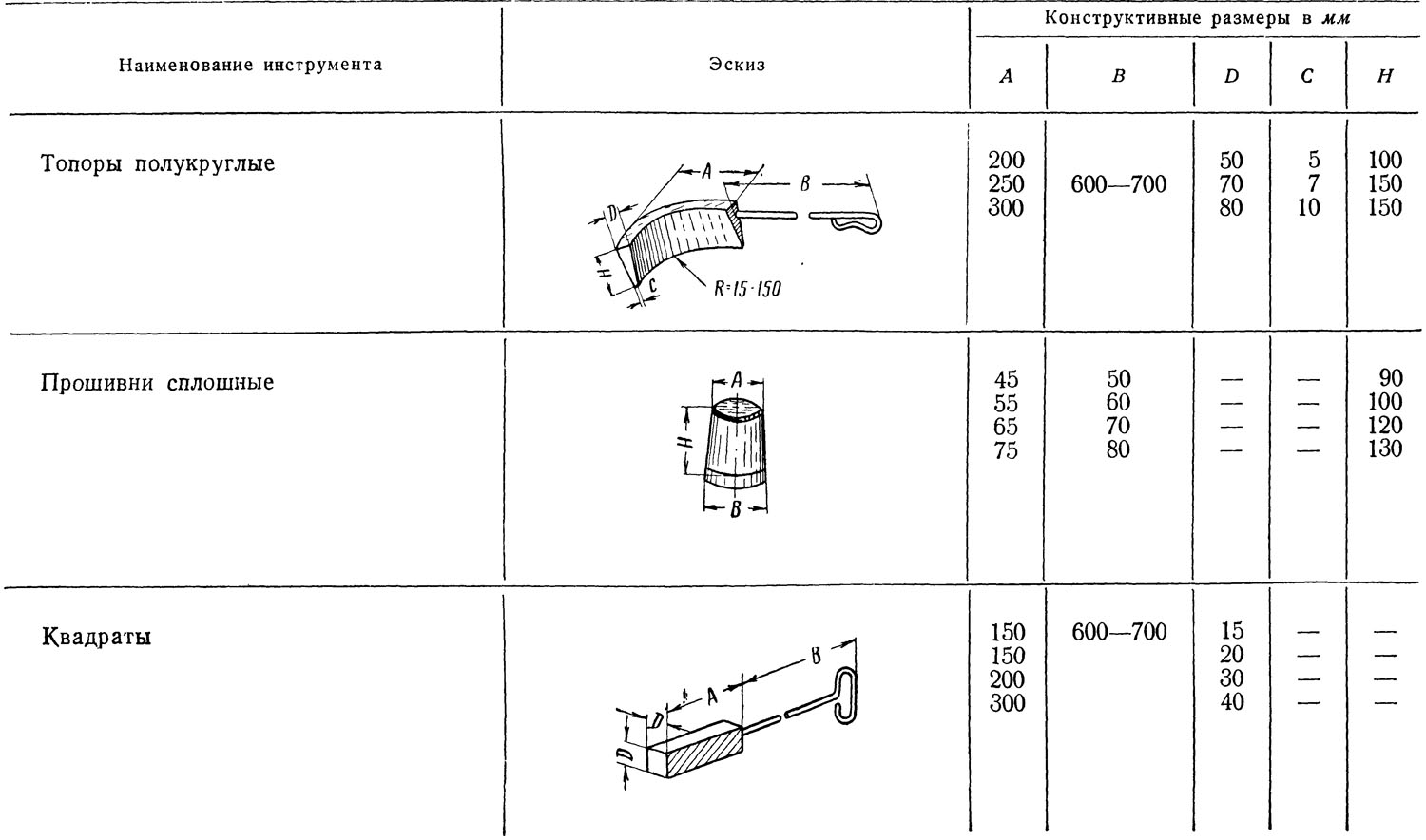

Таблица 18
Примерные конструктивные размеры вспомогательных инструментов для машинной ковки
