ОСНОВНОЙ ИНСТРУМЕНТ, ПРИМЕНЯЕМЫЙ ПРИ КОВКЕ



Все инструменты, применяемые при ковке, можно разделить на три группы: основной инструмент, контрольно-измерительный и вспомогательный.

Основной кузнечный инструмент для ручной ковки — ручной молоток (ручник), кувалда, клещи — применяется при выполнении любой кузнечной операции.

Ручной кузнечный молоток (рис. 37, а) — основной инструмент кузнеца. Он служит для ковки мелких поковок и указания молотобойцу места для нанесения ударов кувалдой. Различают две формы ручных молотков: а) с квадратным бойком и пяткой, расположенной в поперечном направлении; б) с круглым бойком и с закругленной пяткой. Вес ручного 'молотка колеблется от 0,5 кг— для мелких до 2 кг — для более крупных поковок.

Рукоятка ручного молотка изготовляется из вязкого и сухого дерева — березы, клена, яблони — и прочно закрепляется в молотке; один конец рукоятки расклинивается; длина рукоятки 300—350 мм, сечение овальной формы, увеличивающееся к другому концу.

Кувалда — инструмент молотобойца, предназначенный для нанесения сильных ударов по поковке. На рис. 37, б показаны кувалды двух видов; наиболее часто применяется кувалда с выпуклым бойком и конусной пяткой, применяемой для первоначальной грубой, но более быстрой ковки заготовки. Вес кувалды колеблется в пределах от 2 до 10 кг, длина ручки — от 600 до 800 мм. Ручка изготовляется из цельного дерева прочной и вязкой породы (дуба, ясеня, клена), плотно вставляется в кувалду и заклинивается в ней. Сечение ручки имеет овальную форму и увеличивается к концу.

Кузнечные клещи служат для удерживания заготовок или поковок в нужном положении и поворачивания их во время ковки. Они состоят из двух стержней, наложенных друг на друга и соединенных между собой заклепкой (рис. 37, в). В губках клещей зажимается и удерживается заготовка или поковка. Длина клещей обычно от 400 до 700 мм, а длина губок от 75 до 150 мм. В зависимости от конфигурации заготовки или поковки, а также от характера работы губки клещей выполняют различной формы.




При изготовлении тяжелой поковки, когда кузнецу трудно удерживать ее в клещах, на рукоятки клещей надевается кольцо, что облегчает работу кузнеца. Клещи обычно изготовляют из полосовой стали с содержанием углерода 0,3—0,4%. Рекомендуется хранить клещи на специальной стойке.

Описание вспомогательного и контрольно-измерительного инструментов приводится ниже.

Бойки. Молотовые бойки являются основным инструментом при машинной ковке. Они непосредственно наносят удары по поковке. Верхний боек крепится к бабе, а нижний — к шаботу. Крепление осуществляется посредством ласточкина хвоста, сухаря и клина. В зависимости от конфигурации поковки применяют различные по форме бойки — плоские, закругленные и вырезные (рис. 37, а). Размеры наиболее употребительных (плоских) бойков для пневматических молотов приведены в табл. 17.



Завод-изготовитель поставляет вместе с молотом и бойки, но они могут быть изготовлены и самим кузнецом из стали марки 30 или 50. Кромки рабочих поверхностей бойков должны быть закруглены, чтобы на поковке не образовывались надрубы и нажимы. Полезно делать нижний боек несколько длиннее верхнего* это позволяет лучше размещать на нем заготовку, приспособления, производить правку длинных поковок.

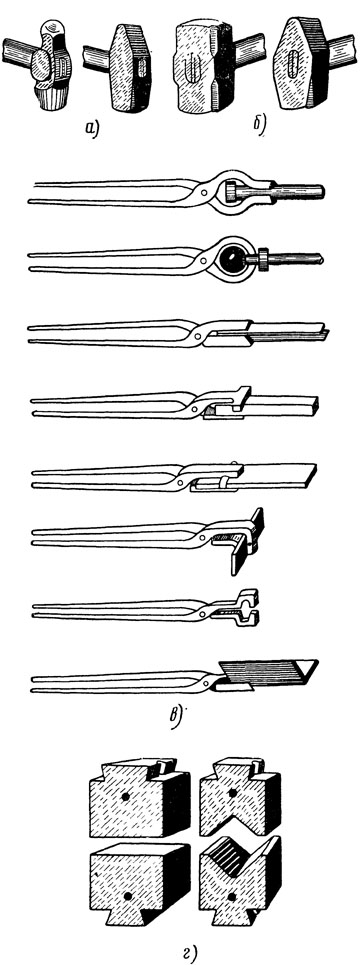

Рис. 37. Основной кузнечный инструмент: а — ручные молотки, б — кувалды, в — клещи, г — бойки





Таблица 17 Размеры плоских бойков для пневматических молотов

Вес падающих частей в кг

Размеры в мм

ширина

длина

50-100

70—80

150—180

150

80-95

180—200

200

90-110

200—220

300

110-125

230—260

400

110-130

260—290
