Горизонтальные вакуумные котлы для производства кормовой муки

Горизонтальный вакуумный котел КВМ-4,6

 (рис. 30) по сравнению с котлом, описанным выше, имеет более жесткую раму, закрытый привод повышенной мощности,

усовершенствованную конструкцию загрузочной н разгрузочной горловин, лопастей и подшипниковых узлов мешалки. Он снабжен штуцером с трубкой для спуска жидкости и устройством для прочистки сливного отверстия.

В результате повышенной мощности привода котла и увеличения частоты вращения мешалки (до 0,7 с-1) обеспечивается форсированный режим переработки сырья. Измененная форма лопастей мешалки и наклон патрубка разгрузочной горловины способствуют тому, что готовая шквара из котла выгружается быстро и без остатка.

Горизонтальный вакуумный котел КВМ-4,6 состоит из следующих основных узлов: рамы, корпуса с мешалкой и подшипниками, привода мешалки, загрузочного

патрубка и разгрузочной горловины, механизма для выпуска жира и слива бульона, вакуумной системы, включающей в себя водокольцевой вакуум-насос ВВН-3, конденсатор с баком, запорную и контрольно-измерительную аппаратуру (манометр, вакуумметр, предохранительный клапан и др.).

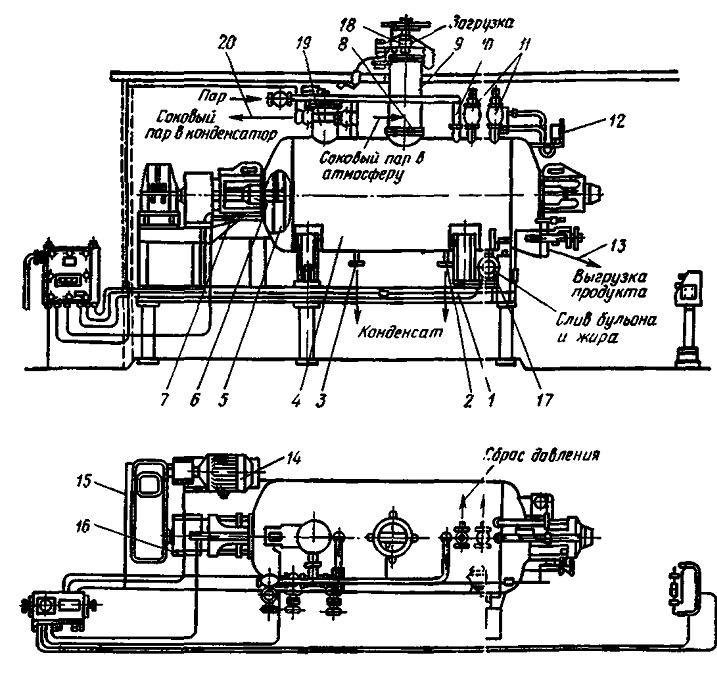

Рис. 30. Горизонтальный вакуумный котел КВМ-4,6:
1 - рама; 2, 3 — патрубки отвода конденсата; 4 — корпус; 5 — мешалка;
6 — опора мешалки; 7 — привод; 8 — загрузочный патрубок; 9—средняя часть загрузочного патрубка; 10—патрубок; 11 — предохранительные клапаны; 12 — вакуумметр; 13 — разгрузочная горловина; 14 — электродвигатель; 15—редуктор; 16 — уравнительная муфта; 17 — механизм для выпуска жира и слива бульона; 13 — откидная крышка;
19 — ловушка; 20 — труба


Корпус котла представляет собой горизонтальный цилиндрический сварной сосуд с эллиптическими днищами и двойными стенками, в полость между которыми подается через патрубки диаметром 70 мм пар избыточным давлением 0,4 МПа для обогрева. В днище корпуса вварены бобышки, к которым прифланцованы литые опоры вала мешалки. Поверхность нагрева паровой рубашки составляет 17,2 м2.

Опыт эксплуатации котлов КВМ-4,6 показал, что при нормальном давлении пара цикл переработки сырья сокращается на 30% благодаря повышенной частоте вращения мешалки (0,7 с-1). Мешалка представляет собой шестигранный вал, на котором укреплены стальные литые лопасти. Угол между двумя смежными лопастями составляет 120°. Концы лопастей имеют скосы, обеспечивающие при обратном вращении вала мешалки продвижение сырья в сторону разгрузочного люка.

Расстояние между концами лопастей и внутренней стенкой котла составляет 5 мм. Привод мешалки состоит из электродвигателя мощностью 40 кВт, двухступенчатого редуктора, выходной конец которого соединяется с валом мешалки через уравнительную муфту с предохранительным срезаным штифтом.

В середине перпендикулярно к оси котла приварен цилиндрический патрубок 8 для загрузки сырья. Он состоит из верхней части, закрываемой откидной крышкой (запорный бугель) с продувным краном, средней части, длина которой может быть увеличена до необходимых размеров, и нижней, присоединенной к котлу. К нижней части корпуса приварены патрубки для отвода конденсата диаметром 40 мм. В передней торцевой крышке котла для выгрузки шквары имеется пробный кран. Разгрузочная горловина вмонтирована в нижней части днища котла и представляет собой прямоугольный патрубок с наклонным дном, закрывающийся сварной крышкой с вытеснителем.

В процессе работы в котле поддерживается разрежение при помощи водокольцевого вакуум-насоса ВВН-3 с

электродвигателем мощностью 10 кВт. Соковый пар через ловушку отводится в конденсатор и в атмосферу по трубе диаметром 100 мм.

Кинематическая схема горизонтального вакуумного котла КВМ-4,6 показана на рис. 31.

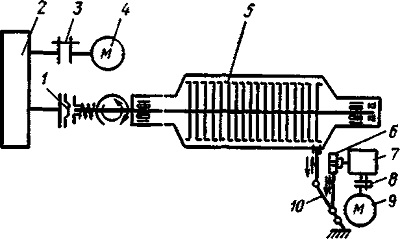

Рис. 31. Кинематическая схема горизонтального вакуумного котла КВМ-4.6:
1 — уравнительная муфта;
2 — редуктор; 3 — упругая
муфта; 4, 9 — электродвигатель; 5 —мешалка; 6 — кривошип; 7 — редуктор: 8 —
муфта; 10 — рычаг
