Горизонтальные вакуумные котлы для производства кормовой муки

Комплект горизонтального вакуумного котла

В комплект горизонтального вакуумного котла (рис. 28) кроме собственно котла аппарата для тепловой обработки сырья входят барометрический конденсатор, каплеотделитель, суховоздушный вакуум-насос, приемник тепловой (конденсационной) воды, ловушка для улавливания капель жира ч пены, уносимых из котла при его работе под разрежением. Соковые (вторичные) пары, получаемые в котле при испарении влаги из сырья и шквары в лродеосе сушки, по трубе отводятся в общую вакуум-паровую магистраль и конденсатор, снабженный полками. Для конденсации соковых паров по трубе в барометрический конденсатор подается холодная вода, которая, стекая с полок, распыляется и смешивается со встречно поступающим соковым паром.

Несконденсировавшийся пар по трубе отводится в каплеотделитель, где в результате изменения скорости и направления потока капли оседают на стенки перегородки и трубой отводятся в барометрическую трубу. Смесь несконденсировавшихся газов после каплеуловителя по трубе поступает в вакуум-насос, сжимается и выбрасывается по выхлопной трубе. Теплая вода, получаемая в барометрическом конденсаторе в результате смешения холодной воды с соковым паром, по трубе отводится в приемник теплой воды.

При эксплуатации горизонтального вакуумного котла с барометрическим конденсатором необходимо соблюдать следующие условия. Количество подаваемой холодной воды в конденсатор по трубе должно быть меньше количества отводимой теплой воды по барометрической трубе. В противном случае излишек воды в конденсаторе поднимется и вода зальет содержимое котла, каплеотделитель и вакуум-насос. Вода, попав в котел, может испортить перерабатываемую продукцию, а при попадании в суховоздушный вакуум-насос — вывести его из строя.

Высота барометрической трубы должна быть не менее 11 м, если труба прямая, и 11,5 м, если труба изогнутая. Нижний конец барометрической трубы должен быть .опущен ниже уровня воды в приемнике не менее чем на 200—250 мм. Выхлопная труба вакуум-насоса должна быть выведена в канализацию, с тем чтобы все газы, выделяющиеся из сырья при переработке в горизонтальных котлах, не загрязняли воздух производственного помещения.

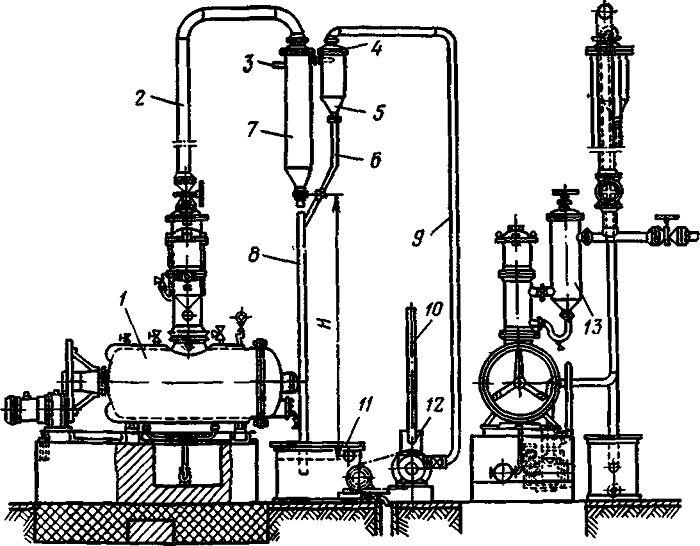

Рис. 28. Общий вид горизонтального вакуумного котла:
1 — корпус котла; 2, 3, 4, б, 9 — трубы; 5 — каплеотделитель; 7 — барометрический конденсатор; 8 — барометрическая труба; 10 — выхлопная труба; 11 — приемник; 12 — вакуум-насос; 13 — ловушка
