Горизонтальные вакуумные котлы для производства кормовой муки







 Горизонтальные вакуумные котлы являются основным видом теплового оборудования, широко применяемого для переработки всех видов непищевого животного сырья с целью получения различных видов кормовой муки, технического и кормового жиров. В настоящее время при производстве сухих животных кормов применяют горизонтальные вакуумные котлы различной конструкции. В основном они отличаются размерами (геометрическим объемом), поверхностью нагрева, способом загрузки, конструкцией привода, скоростью вращения мешалки, методом конденсации сокового пара, конструкцией конденсаторов и вакуум-насосов.

Изготавливаемые горизонтальные вакуумные котлы имеют в качестве поверхности нагрева цилиндрические стенки (боковой обогрев); цилиндрические одну или две торцевые стенки (полный обогрев); цилиндрические торцевые стенки, вал и лопасти мешалки; цилиндрические стенки, вал и лопасти мешалки.

1 Большая поверхность нагрева (обогреваются как стенки, так и вал и лопасти мешалки) в значительной степени интенсифицирует процесс тепловой обработки непищевого сырья, особенно в том случае, если предусматривается подача в котел горячего воздуха на окончательной стадии сушки шквары.

Горизонтальные вакуумные котлы изготовляют с приводами различной конструкции, что отражается на габаритных размерах аппарата, а следовательно, на занимаемой ими площади. Различают следующее расположение привода (рис. 27):

привод от электродвигателя, установленного на плите,— вал мешалки приводится во вращение через шестереночную передачу (рис. 27, а);

привод от электродвигателя, установленного на редукторе, — вал мешалки приводится в действие от редуктора (рис. 27,6);

привод от электродвигателя, установленного под котлом, — вал мешалки приводится в действие от редуктора через гибкую связь (рис. 27, в);

привод от электродвигателя, установленного под редуктором, — вал мешалки приводится в действие от редуктора (рис. 27, г).

Во всех горизонтальных вакуумных котлах новейшей конструкции с целью механизации процесса загрузки сырья в загрузочной горловине предусматривают кроме крышки патрубок для передувки сырья с помощью пере-дувочного бака. Загрузочную горловину изготовляют составной, причем средняя ее часть может иметь различную высоту, что зависит от необходимости вывода в верхний этаж крышки горловины.

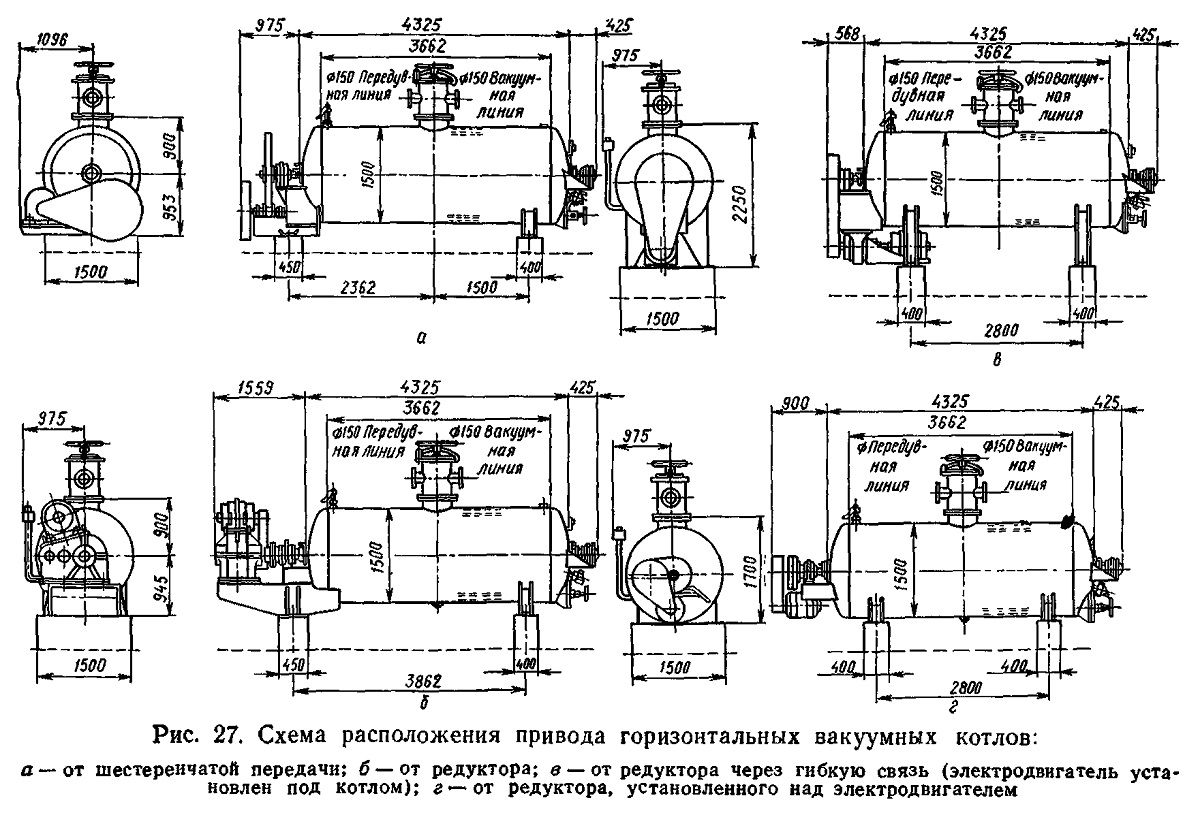

Рис. 27. Схема расположения привода горизонтальных вакуумных котлов:

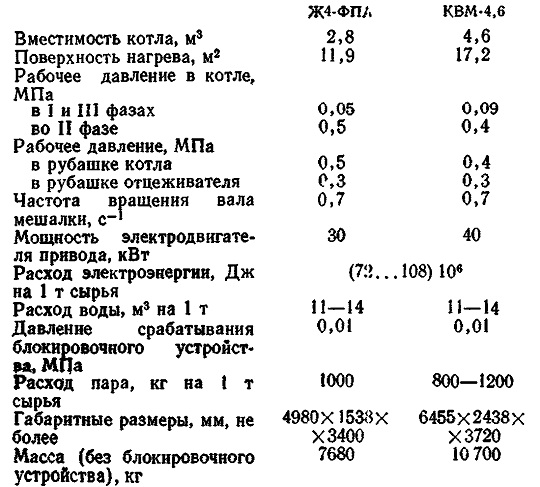

Техническая характеристика горизонтальных вакуумных котлов
