Горизонтальные вакуумные котлы для производства кормовой муки
Горизонтальный вакуумный котел фирмы «Атлас»
Горизонтальный вакуумный котел с обогревом вала и лопастей мешалки фирмы «Атлас» показан на рис. 32. Отличительная особенность котла состоит в том, что его вал, лопасти
мешалки и заднее днище обогреваются паром.

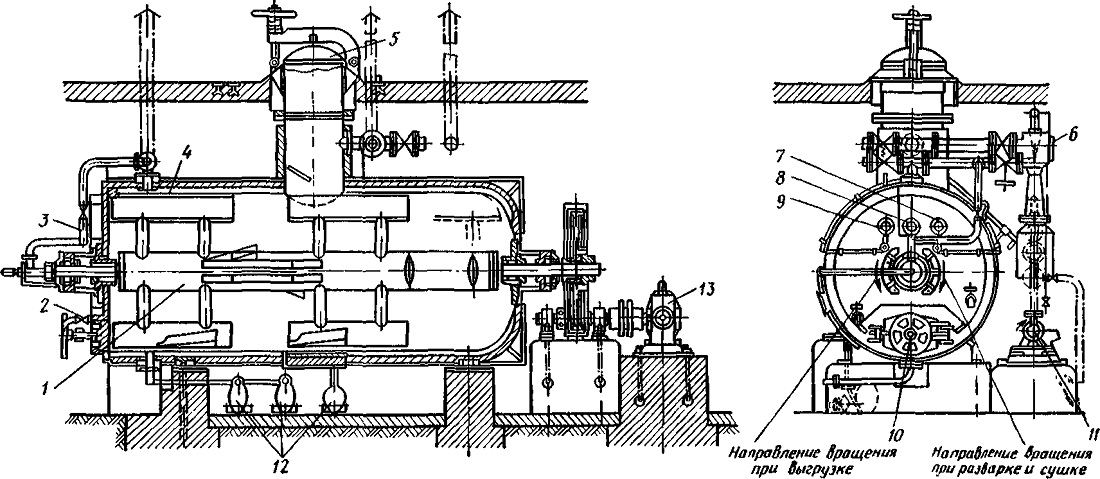

Рис. 32. Горизонтальный вакуумный котел фирмы
«Атлас»:
1 — вал; 2 —спускной кран: 3 — паропровод; 4 — лопасть; 5 —крышка; 6 —
конденсатор; 7 —манометр; 8 — термометр; 9 — вакуумметр; 10 — люк;
—вакуум-насос; 12 — конденсационные горшки; 13 — редуктор
Он оснащен водоструйным конденсатором. В
результате развитой поверхности нагрева тепловой процесс обработки сырья
в котле значительно ускоряется. Мешалка имеет частоту вращения 0,45 с-1.
Котел фирмы «Атлас» имеет максимальную загрузку 3600 кг жирового сырья
при вместимости 5200 дм3. Он снабжен полностью закрытым короткозамкнутым
электродвигателем мощностью 30 кВт. Давление греющего пара в рубашке
котла составляет 0,49 МПа. Котлы фирмы «Атлас» имеют горизонтальный
цилиндрический коргус с паровой рубашкой. Одно из днищ (заднее)
эллиптическое цельносварное с корпусом, второе плоское отъемное. Такая
конструкция аппарата позволяет применять мешалку с несъемными лопастями,
что дает возможность выполнить перемешивающие лопасти полыми,
обогреваемыми паром.
Подача пара, осуществляемая по трубе на вращающийся вал мешалки,
производится со стороны плоского днища через сальниковое устройство.
Сконденсировавшийся пар из вала, лопастей и рубашки котла поступает в
конденсационные горшки. Привод мешалки осуществляется со стороны
эллиптического днища через цилиндрический и червячный редукторы.
Загрузка котла производится через вертикальную горловину, закрываемую
эллиптической крышкой с зажимным устройством, выгрузка — через люк в
нижней части плоского днища. Герметизация загрузочного и разгрузочного
люков достигается применением винтовых механизмов с ручным приводом.
Соковый (вторичный) пар котла поступает
в конденсатор вакуум-насоса. Для контроля за процессом работы котел
снабжен манометром, термометром, вакуумметром и спускным краном для
жира.
Техническая характеристика горизонтального вакуумного котла фирмы
«Атлас»
Производительность по сырью, кг/ч 1006
Геометрическая вместимость, м3 5,2
Давление пара, МПа 0,49
Частота вращения мешалки, с-1 0,45
Мощность электродвигателя, кВт 29,5
Расход холодной воды, м3/ч 11—22
Расход пара, кг/ч 600—800
Расход электроэнергии, кВт-ч 13—20
Масса, кг 10600
