Вакуум-насосы и конденсаторы для горизонтальных вакуумных котлов
Поршневой мокровоздушный вакуум-насос с приводом от электродвигателя
Поршневой мокровоздушный вакуум-насос с приводом от электродвигателя (рис. 33) получает движение через приводной шкив, ко-
ленчатый вал, шатун, крейцкопф и шток,
присоединенный к поршню. Цилиндр насоса снабжен всасывающим и выхлопным
патрубками. Сверху цилиндр заканчивается коробкой, в которой расположены
всасывающие и нагнетательные клапаны. При работе всасывающая полость
клапанной коробки связана с пространством конденсатора, а
нагнетательная—с выхлопным трубопроводом. Машину монтируют на фундаменте
и закрепляют шестью фундаментными болтами. Смазку мотылевой головки
шатуна производят с помощью масленки-капельницы.
Насос работает следующим образом. При перемещении поршня вправо слева за
ним в цилиндре образуется разрежение, левый всасывающий клапан
открывается, соединяя таким образом полости цилиндра с пространством
конденсатора. Приватом вода, конденсат и воздух поступают в левую
половину цилиндра. Перемещаясь влево, поршень сжимает водовоздушную
смесь в левой половине и выбрасывает ее через левый нагнетательный
клапан в выхлопной трубопровод. В 5>то время в правую половину цилиндра
из конденсатора засасывается водовоздушная смесь через правый
всасывающий клапан. Мокровоздушные вакуум-насосы имеют
производительность 90, 150 и 165 м3/ч.

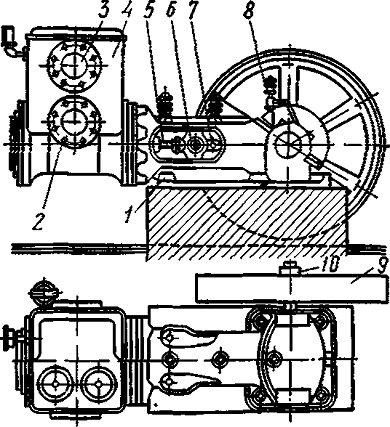

Рис. 33. Поршневой мокровоздушный вакуум-насос:
I — фундаментные болты; 2, 3 — всасывающий и выхлопной патрубки; 4 —
коробка; 5 —шток; 6 — крейцкопф; 7 —шатун; 8—масленка-капельница; 9 —
шкив; 10 — коленчатый вал
