Фюзеляж самолёта

Фюзеляж (см. рис. 1) представляет собой корпус самолета, к которому крепятся крыло, оперение, шасси, иногда и силовая установка. В фюзеляже размещаются экипаж, пассажиры, оборудование и грузы. У высотных самолетов кабины и отдельные отсеки фюзеляжа делаются герметичными.

По конструктивно-силовой схеме фюзеляжи делятся на ферменные, балочные и смешанные.

Фюзеляжи современных скоростных самолетов имеют балочную конструкцию. Балочные фюзеляжи бывают: стрингерными (рис. 7, а), лонжеронными (рис. 7, б), типа монокок (рис. 7, в).

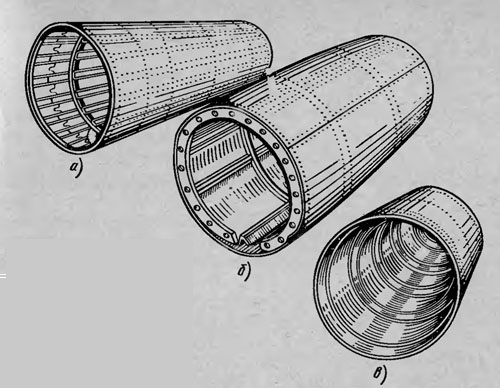

Рис. 7. Конструкции фюзеляжа: а — стрингерный; б — лонже-ронный; в — типа монокок

Фюзеляж стрингерной конструкции состоит из стрингеров, шпангоутов и обшивки. Фюзеляж лонжеронной конструкции состоит из продольного набора в виде мощных лонжеронов и стрингеров малого сечения и поперечного набора, образуемого шпангоутами, и обшивки, частично работающей на кручение. Фюзеляж типа монокок состоит из шпангоутов и толстой работающей обшивки. В настоящее время наиболее распространены схемы фюзеляжей типа полумонокок (балочно-скорлупный).
