Устройство спуска в карманных и наручных часах - часть 2





3. Импульс—передача силы от заводной пружины происходит при соприкосновении во время движения импульсной

плоскости зуба анкерного колеса и импульсной плоскости палеты (рис. 86). Вначале импульс происходит за счет палеты (рис. 86, А) при движении вершины зуба по импульсной плоскости палеты, а затем за счет зуба анкерного колеса — при движении палеты по импульсной плоскости зуба анкерного колеса (рис. 86, Б).

Угол импульса анкерного колеса равен 10°30', а угол импульса палеты вилки 8°—8°30'.

4. Работа идеального спуска должна происходить таким образом, чтобы в момент, когда заканчивается импульс на входной палете, следующий зуб анкерного колеса упал бы на плоскость покоя выходной палеты. Но это неосуществимо из-за неточности изготовления анкерного колеса, его шага, отсутствия зазора. Благодаря этому может произойти заклинивание хода: один из зубьев анкерного колеса упадет на плоскость покоя выходной палеты до того, как закончится импульс на входной палете. Поэтому спуск устроен так, что при окончании импульса на входной палете анкерное колесо пройдет часть дуги окружности, пока его очередной зуб упадет на плоскость покоя выходной палеты. Этот путь анкерного колеса называется падением.

Падение — явление непроизводительное, но и неизбежное, поэтому оно должно быть минимальным. Угол падения равен 1°30'. При увеличении угла падения уменьшается угол импульса. Различают внутреннее и внешнее падения.

Внутренним падением (рис. 87, А) называется величина пути, пройденная зубом анкерного колеса за время,  которое закончился импульс на входной палете, а очередной зуб анкерного колеса упал на плоскость покоя выходной палеты.

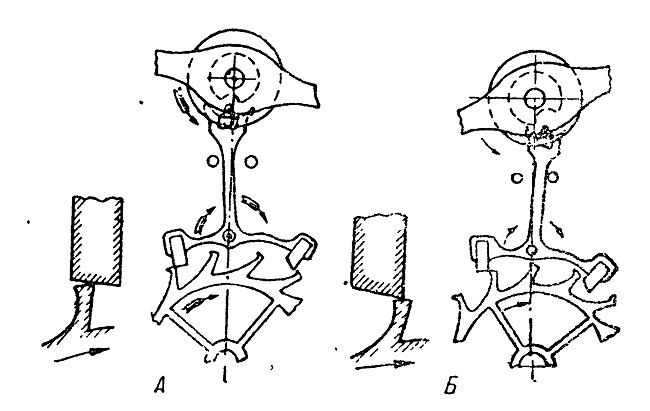

Рис. 86. Импульс на входной палете: Л—начало-импульса; Б—конец импульса











Внешним падением (рис. 87. Б) называется величина пути, пройденная зубом анкерного колеса за время, в которое

закончился импульс на выходной палете, а очередной зуб анкерного колеса упал на плоскость покоя входной палеты.

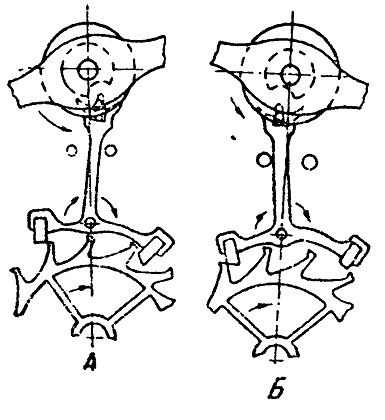

Рис. 87. А—внутреннее падение; Б—внешнее падение
