ЛyA3-967M. РЕМОНТ ЦИЛИНДРА ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ



Операционная карта № 10

Инструмент и приспособления: ключ 8, отвертка 150Х0,25, щипцы для стопорных колец, ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом, емкость для рабочей жидкости, измерительный инструмент.

Трудоемкость: 0,25 чел.-ч.



1. Разборка цилиндра привода выключения сцепления

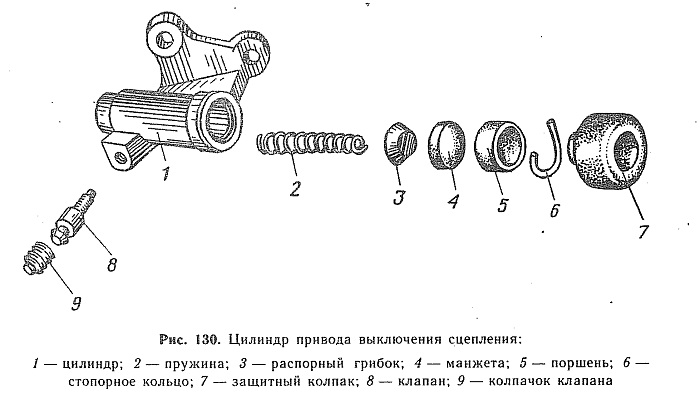

1.1. Снять колпачок 9 (рис. 130) клапана и вывернуть из цилиндра 1 клапан 8 (ключ 8).

1.2. Снять защитный колпак 7 и стопорное кольцо 6 (отвертка 150X0,25, щипцы для стопорных колец).

1.3. Вынуть из цилиндра 1 поршень 5, манжету 4, распорный грибок 3, пружину 2.

1.4. Промыть детали цилиндра свежей рабочей жидкостью и обдуть сжатым воздухом. Запрещается протирать детали ветошью и промывать другими моющими средствами (ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом).

1.5. Проверить техническое состояние деталей (измерительный инструмент).
2. Технические условия на контроль, сортировку и ремонт деталей цилиндра привода выключения сцепления



2.1. Цилиндр

Не допускаются: обломы или трещины;

риски или задиры на рабочей поверхности; срыв или смятие резьбы более двух витков; износ внутреннего диаметра до размера более

22,08 мм.

Смятие или срыв резьбы не более двух витков устранить прогонкой.
2.2. Поршень цилиндра

Не допускаются:

риски или задиры на рабочей поверхности;

износ рабочей поверхности.

Риски или задиры устранить полированием поверхности.

2.3. Манжета

Не допускаются следы износа, повреждения, разбухание.

При течи рабочей жидкости из-под защитного колпака манжета подлежит замене.

3. Сборка цилиндра привода выключения сцепления

3.1. Смазать детали цилиндра рабочей жидкостью (емкость для рабочей жидкости).

3.2. Установить в цилиндр 1 (рис. 130) последовательно пружину 2, распорный грибок 3, манжету 4, поршень 5, стопорное кольцо 6, защитный колпак 7 (щипцы для стопорных колец).

3.3. Ввернуть в цилиндр клапан 8 и надеть на клапан колпачок 9 (ключ 8).
