ЛyA3-967M. РЕМОНТ ВОЗДУШНОГО ФИЛЬТРА

 Операционная карта № 7

Инструмент и приспособления: емкость для масла, ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом, измерительный инструмент.

Трудоемкость: 0,25 чел.-ч.

I. Разборка воздушного фильтра

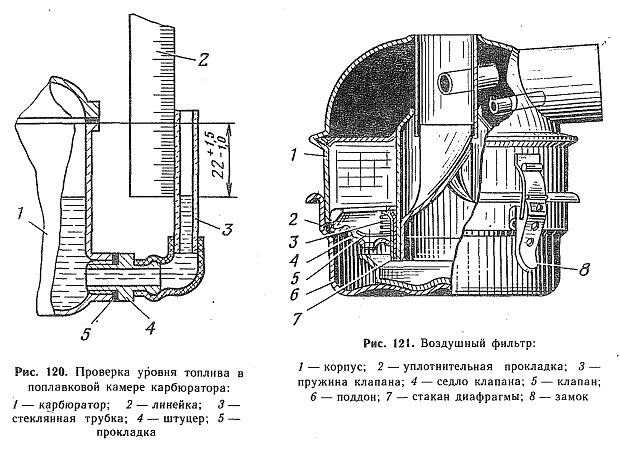

1.1. Отпустить зажимы двух замков 8 (рис. 121) и отделить поддон 6 фильтра от корпуса 1.

1.2. Вынуть из поддона уплотнительную прокладку

2, клапан 5, стакан 7 с пружиной 3 и седло 4 клапана.

1.3. Слить загрязненное масло из поддона фильтра (емкость для масла).

1.4. Промыть детали моющим раствором и обдуть сжатым воздухом (ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом).

1.5. Проверить техническое состояние деталей (измерительный инструмент).

2. Технические условия на контроль, сортировку и ремонт деталей воздушного фильтра

2.1. Корпус воздушного фильтра в сборе

Не допускаются: вмятины или погнутости; поломка серьги;

загрязнение фильтрующего элемента; следы коррозии;

смятие или обломы трубок разбалансировки поплавковой камеры и вентиляции картера.

Вмятины и погнутости править; если они не поддаются правке, то корпус заменить.

В случае поломки серьги необходимо припаять новую серьгу к корпусу воздушного фильтра.

При значительных отложениях на фильтрующем элементе поместить корпус фильтра в сборе с фильтрующим элементом в ванну с моющим раствором на 5—6 ч, а затем промыть и просушить.

Места корпуса, подвергнутые коррозии, зачистить; при сквозной коррозии корпус заменить.

Трещины в местах приварки трубок разбалансировки поплавковой камеры и вентиляции картера устранять заваркой или пайкой.

2.2. Поддон воздушного фильтра

Не допускаются: вмятины или погнутости; следы коррозии.

Вмятины и погнутости выправить, а пробоины заварить. Участки поверхности, подвергнутые коррозии, зачистить; при сквозной коррозии поддон заменить.

3. Сборка воздушного фильтра

3.1. Установить в поддон 6 (рис. 121) седло 4 клапана, клапан 5, стакан 7 с пружиной 3 и уплотнительную прокладку 2.

3.2. Залить в поддон 0,2 л свежего масла (емкость для масла).

3.3. Соединить корпус I в сборе с фильтрующим элементом с поддоном 6 и закрыть замки.

Примечание. При сборке обратить внимание на сохранность уплотнительной прокладки и правильную установку клапана с пружиной и стаканом.

Сопротивление чистого воздушного фильтра при расходе воздуха 130 м3/ч должно быть 240—280 мм вод. ст.
