ЛyA3-967M. РЕМОНТ ТОПЛИВНОГО ОТСТОЙНИКА

 Операционная карта № 4

Инструмент и приспособления: ключи 9, 14 и 19,

ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом, емкость для слива топлива, измерительный инструмент.

Трудоемкость: 0,25 чел.-ч.



1. Разборка топливного отстойника

1.1. Вывернуть пробку 11 (рис. 113) сливного отверстия и слить топливо (ключ 14, емкость для слива топлива).

1.2. Вывернуть штуцера 4 и пробки 5 из крышки 3 отстойника (ключи 9 и 14).

1.3. Вывернуть болт 1 из крышки 3 и снять крышку (ключ 19).

1.4. Снять прокладки 6 и 9.

1.5. Вынуть из корпуса 10 фильтрующий элемент 7, пружину 8.

1.6. Промыть детали моющим раствором и обдуть сжатым воздухом (ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом).

1.7. Проверить техническое состояние деталей (измерительный инструмент).

2. Технические условия на контроль, сортировку и ремонт деталей топливного отстойника

2.1. Корпус топливного отстойника Не допускаются:

вмятины или погнутости глубиной более 2 мм; трещины;

срыв или смятие резьбы более двух витков; следы коррозии.

Вмятины и погнутости устранить правкой, если они не подлежат правке, то корпус заменить. Трещины заварить или запаять.

Места корпуса, подвергнутые коррозии, зачистить; при сквозной коррозии корпус заменить.

2.2. Крышка топливного отстойника

Не допускаются: сколы, трещины;

срыв или смятие резьбы более двух витков; следы коррозии.

Места крышки, подвергнутые коррозии, зачистить.

2.3. Фильтрующий элемент

Не допускаются: вмятины или погнутости; следы коррозии.

При наличии вмятин, погнутостей и следов коррозии фильтрующий элемент подлежит замене, если перечисленные дефекты нельзя устранить правкой и зачисткой.

3. Сборка топливного отстойника

3.1. Установить в корпус 10 (рис. 113) топливного отстойника пружину 8, фильтрующий элемент 7, прокладки 6 и 9.

3.2. Установить на корпус 10 топливного отстойника крышку 3 и закрепить крышку болтом 1 с плоской шайбой 2 (ключ 19).

3.3. Ввернуть в крышку 3 штуцер 4 и пробку 5 (ключи 9 и 14).

3.4. Ввернуть пробку 11 сливного отверстия в корпус 10 (ключи 9 и 14).

Примечание. При сборе обратить внимание на сохранность прокладок и их правильную установку. Проверить герметичность отстойника.

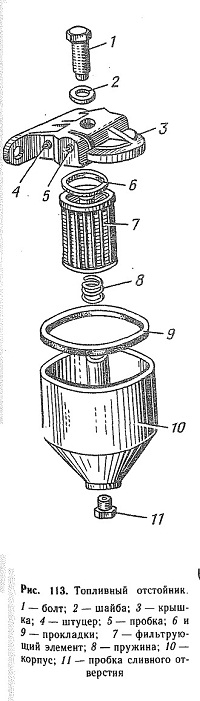

Рис. 113. Топливный отстойник
